X線ジェネレーター
X線発生器
高性能で信頼性の高いX線画像システムを実現するには、X線ジェネレーターやX線管などの重要なコンポーネントが調和して機能する必要があります。ジェネレーターによるX線管の適切な統合と制御は、望ましい技術的結果と長い管寿命を生み出す上でとても重要です。スペルマンX線ジェネレーターは、主要なX線管メーカーの製品のほとんどで動作するように設計されています。 さらに、チューブとジェネレーターの技術に関する深い知識により、ほぼすべての用途とチューブの組み合わせに対して、カスタマイズされたソリューションを提供できます。
スペルマンのX線ジェネレーターは、洗練された放射ループ制御回路を備えた統合された高電圧およびフィラメント電源で構成されています。負、正、またはバイポーラ極性で、160kV〜450kV範囲の出力が可能です。ラックマウント、モジュラー、スタンドアロン構成により、既存または新規の機器設計に簡単に統合できます。多くのモデルには、豊富なチューブタイプのライブラリから、ユーザーが選択できるチューブパラメーターが含まれています。スペルマンのX線ジェネレーターは、セキュリティスクリーニング、非破壊検査、食品検査、材料分析、医療画像処理、診断など、さまざまな用途に最適です。
X線ジェネレーター
xlgシリーズ 最大出力電圧130kv 接地基準フィラメント電源 「ホットアノード」、正極性 ローカル、リモートプログラミング xlgシリーズは、出力電圧範囲が130kvまでの安定化高圧電 源です。また、高精度な共振コンバータ技術により、リップルは 大変低くなっています。出力電圧及び管電流の安定度により、従 来の技術での性能を大幅に改善しました。このシリーズは、安定 したdcフィラメント電源を含む、x線用途に必要な電力制御及 びサポート機能を提供します。また、ローカル及びリモート・プ ログラミング、モニタ、安全インターロックや、短絡、過負荷の 保護回路も内蔵されています。 (ref. 128012-001 rev. m) input voltage:115vac±10%, 50-60hz single phase or220vac±10%, 50-60hz single phase. filament:specify at time of order:fh: 9a, 3v.fl: 3a, 3v.preheat level is 0.45 amps in standby voltage regulation:load:0.005% of full output voltage no load to full load.line:0.005% for input voltage range change. current regulation:load:0.05% of full current ±100µa from 0 to full voltage.line:0.05% of rated current over specified input range. ripple:0.03% rms below 1khz.0.75% rms above 1khz. temperature coefficient:100ppm/°c. stability:0.01%/8 hrs after 1/2 hour warm-up.0.02% per 8 hours (typical). cooling:free air convection. dimensions:30 to 60kv: 3.5”h x 19”w x 19”d (8.9cm x 48.3cm x 48.3cm).80 to 130kv: 3.5”h x 19”w x 24”d (8.9cm x 48.3cm x 61.0cm). regulatory approvals:compliant to eec emc directive. compliant to eec low voltage directive. xlg selection table 0.1ma, 0.2ma , 0.5ma kv0.1ma0.2ma.5ma 30 xlg30p3* xlg30p6* xlg30p15* 35 xlg35p3.5* xlg35p7* xlg35p17.5* 40 xlg40p4* xlg40p8* xlg40p20* 50 xlg50p5* xlg50p10* xlg50p25* 60 xlg60p6* xlg60p12* xlg60p30* 80 xlg80p8* xlg80p16* xlg80p40* 100 xlg100p10* xlg100p20* xlg100p50* 120 xlg120p12* xlg120p24* xlg120p60* 130 xlg130p13* xlg130p26* xlg130p65* *specify fh for high power (27w) filament, fl for low power (9w) filament. xlg selection table 1.0ma, 2.0ma, 3.0ma kv1.0ma2.0ma3.0ma 30 xlg30p30* xlg30p60* xlg30p90* 35 xlg35p35* xlg35p70* xlg35p105* 40 xlg40p40* xlg40p80* xlg40p120* 50 xlg50p50* xlg50p100* xlg50p150* 60 xlg60p60* xlg60p120* xlg60p180* 80 xlg80p80* xlg80p160* --- 100 xlg100p100* xlg100p200* --- 120 xlg120p120* xlg120p240* --- 130 xlg130p130* xlg130p260* --- *specify fh for high power (27w) filament, fl for low power (9w) filament. optionsapt - adjustable power tripat - arc tripss(x) - non-standard slow startnss - no slow startio - instant onll(x) - extra length hv cablesl - slides 主な用途: 分析用x線 x線回折 x線検査 非破壊検査
XLGシリーズ
Power:
3W - 260W
Voltage:
30kV - 130kV
xmpg xmpg 出力電圧4kv～10kv 内蔵型接地基準フィラメント電源 低リップル ローカル、リモートプログラミング oemカスタム化可能 *注: すべての仕様は予告なく変更される場合があります。最新版についてはこのデータシートの英語pdfをご覧ください。 4kv～10kv x線ジェネレーター xmpgはモジュール式10kv @ 10w x線ジェネレーターであり、接地されたフィラメントのx線管駆動を放射電流0～1maの閉ループフィラメント制御で行います。接地されたフィラメント電源の定格は0～5a @ 3vdcです。このフィラメント電源には0.5～2.5aで内部調節可能なフィラメントプリヒート電源と、0～5aで内部調節可能なフィラメント制限電源が搭載されています。 高電圧プログラムと放射電流プログラムは内部プリセット機能があり、このx線ジェネレーターとのインターフェイスが容易です。別の方法として、お客様の0～10vdcの信号を用いてこれら2つの信号をリモートで制御することも可能です。高電圧モニター信号と放射電流モニター信号も備わっています。高電圧有効化入力では高電圧出力を制御でき、フィラメント安定出力はフィラメント電流が適切で、x線管がx線を発生していることを示します。 typical applications: analytical x-raythickness gaugingx-ray fluorescence input voltage:+24 vdc, ±10% input current:2 amp maximum output voltage:10kv, controllable over the range 4kv to 10kv polarity:positive voltage regulation:line:<0.01% for input voltage change of ±10%load:<0.01% for zero to full load voltage stability:< 0.1% per 24 hours at constant operating conditions, after 30 minutes warm up ripple:< 500mv p-p of output voltage at full load current regulation:line: ≤0.01% for 10% input voltage change under any load conditionsload: ≤0.01% for full load to short circuit emission current:0-1ma filament supply:voltage:0v to 3vdc referenced to groundload current:5a max, preset adjustable limitstability:< 0.25% per 8 hours at constant operating conditionsripple:<50mv p-p (at maximum load current). dimensions:1.31”h x 4.13”w x 7.28”d (33.5mm x 105mm x 185mm) weight:4.4 lbs. (2.0kg) regulatory approvals:compliant to eec low voltage directive. rohs compliant. how to order: model number: xmpg10p10/24 div class="typical-apps"> typical applications： analytical x-ray thickness gauging x-ray fluorescence
XMPG
Power:
10W - 10W
Voltage:
10kV - 10kV
mfxシリーズ mfx 50kv、最大50または75ワット 65kv、最大65ワット 浮動式内蔵フィラメント電源 ローカルとリモートでの放射制御 オプションのデジタルインターフェイス mfxシリーズは、スペルマンの非常に優れた高電圧パッケー ジング、表面実装組み立て技術そして弊社独自のモールド技術を 結集させた超コンパクトoem用x線発生装置モジュール す。 mfxシリーズはさまざまなメーカーのフローティング・フィ ラメント電源x線管に対応するために設計されています。0～ 50kv（または0～65kv）の電圧、2maまでのエミッション電流 を50w, 65w, 75wの制限内で出力できます。＋24vdc入力 で動作します。mfxは高くレギュレートされたビーム電流を供 給するために、閉ループ・フィラメント・ビーム制御回路を利用 しています。交流フローティング・フィラメント電源は、0.3a から4a間で動作します。mfxは厳しいレギュレーション、高安 定および低リップルを提供します。ビーム電圧、エミッション電 流およびフィラメント電 制限を設定するために、ローカル制御 とリモート・アナログ制御を備えています。更にオプションとし て、usb、rs-232もしくはethernetインターフェースが利用 可能です。 オプションsic 標準インターフェースコントローラー (ethernet、usb、rs-232) 5vpm 0～5v プログラミングおよびモニター・スケーリング (ref. 128101-001 rev. k) input:+24vdc ±10%, 5.0a maximum for either 50 watts or 75 watts.+24vdc ±1v, 5.0a maximum for 65kv/65w units. output:0 to 50kv at 0 to 2ma, limited to a maximum of 50 watts or 75 watts.0-65kv at 2ma limited to 65 watts. negative output high frequency ac filament supply:current: 0-4a, adjustable limitvoltage: 5.0 volt limit voltage regulation:load: 0.01% of output voltage no load to full load.line: ±0.01% for ±10% change in input voltage.current regulation:load: 0.01% of output current from 0 to rated voltage.line: ±0.01% for ±10% change in input voltage. ripple:0.1% p-p of maximum rated output voltage, 50kv units (50/75w)0.1% rms maximum rated output voltage, 65kv units (65w) temperature coefficient:0.01% per °c, voltage and current. stability: 0.05% per 8 hours after 1/2 hour warm-up. weight: 7.0 lbs. (3.2kg) dimensions:50kv unit:7.00”h x 2.87”w x 8”d (177.80mm x 72.90mm x 203.25mm)65kv unit:7.00”h x 2.87”w x 9”d (177.80mm x 72.90mm x 228.65mm)sic option:7.75”h x 2.87”w x 8”d/9”d (196.85mm x 72.90mm x 203.25mm/228.65mm) weight:7.0 lbs. (3.2kg) regulatory approvals:rohs compliant. how to order: sample model number:50 watt unit: mfx50n5065 watt unit: mfx65n6575 watt unit: mfx50n75 options are added to the model number as follows:mfx50n75/sic 主な用途: 分析用x線 x線回折 厚さ測定
MFX
Power:
50W - 75W
Voltage:
50kV - 65kV
mnxシリーズ mnx 50kv、最大50または75ワット 65kv、最大65ワット 調整可能な内蔵型フィラメント電源 ローカルとリモートでの放射制御 ceマーク、ul承認 50-75w工業用x線発生器 mnxシリーズはスペルマンの非常に優れた高電圧パッケージ ング、表面実装組み立て技術そして弊社が持つポッティング技術 を結集させたoem 50w用の超コンパクト高圧電源です。 mnxシリーズはさまざまな有名なメーカーの接地カソード型 x線管に対応するために設計されています。この電源の特色とし ては0〜50kv/65kvの高圧出力そして50、60または75wに 制限されるエミッション電流2maです。 mnxは高くレギュレートされたビーム電流を供給するために 閉ループ・フィラメント・ビーム制御回路を利用します。グラウ ンド・リファレンスされた低ノイズ直流フィラメント電源は 0.3a〜3.5a間で動作します。mnxは、厳しいレギュレーショ ン、高安定および低リップルを提供します。そしてビーム電圧、 エミッション電流およびフィラメント電流制限を設定するために ローカル制御とリモート・アナログ制御を備えております。 主な用途： mnxは、業界をリードするメーカー製の様々なx線管を駆動できるように設計されています。ご検討中のx線管がmnxで駆動可能かどうかについては、spellmanの営業担当までお問い合わせください。 (ref. 128023-001 rev. ae) input voltage:+24vdc ±10%, for 50w or 75w units+24vdc ±1v, for 65kv @ 65w unit input current:mnx50p50: 4.0 amps, maximum mnx50p75: 6.0 amps, maximum mnx65p65: 5.0 amps, maximum gb option: 1.0 amp additional, maximum output:0 to 50kv at 0 to 2ma, limited to a maximum of 50 watts or 75 watts.0-65kv at 2ma limited to 65 watts. dc filament supply:current: 3.5a, adjustable limitvoltage: 5.0 volt limitvoltage regulation: load: 0.01% of output voltage no load to full load. line: ±0.01% for ±10% change in input voltage. current regulation: load: 0.01% of output current from 0 to rated voltage. line: ±0.01% for ±10% change in input voltage. ripple: 0.1% p-p of maximum rated output voltage, 50kv units (50/75w) 0.1% rms maximum rated output voltage, 65kv units (65w) temperature coefficient: 0.01% per °c, voltage and current. stability: 0.05% per 8 hours after 1/2 hour warm-up. dimensions:50kv unit:5.00”h x 2.87”w x 8”d (127.00mm x 72.90mm x 203.25mm)65kv unit:5.00”h x 2.87”w x 9”d (127.00mm x 72.90mm x 228.65mm)xcc option:5.00”h x 2.87”w x 9”d (50/75w units only) (127.00mm x 72.90mm x 228.65mm) weight: 6.5 lbs. (2.9kg) regulatory approvals:compliant to eec emc directive. compliant to eec low voltage directive. ul/cul recognized, file e227588; mnx65p65 is not ul/cul recognized. rohs compliant. mnx selection table modeloutput voltageoutput power mnx50p50 50kv 50w mnx65p65 65kv 65w mnx50p75 50kv 75w how to order: sample model number:50 watt unit: mnx50p5065 watt unit: mnx65p6575 watt unit: mnx50p75 options are added to the model number as follows:mnx50p50/xcc how to order: sample model number:50 watt unit: mnx50p5065 watt unit: mnx65p6575 watt unit: mnx50p75 options are added to the model number as follows:mnx50p50/xcc 主な用途： 分析用x線 蛍光x線分析 x線回折 非破壊検査 厚さ測定 管（チューブ）検査
MNX
Power:
50W - 75W
Voltage:
50kV - 65kV
ux series ux 最大出力50wまたは75w（50kv） 最大出力65w（65kv） 調整可能な絶縁型フィラメント電源 ローカルおよびリモートでのエミッション制御 rs-232、ethernet、usbを標準装備 50～75w 産業用x線発生装置 uxシリーズは、spellman社の卓越した高電圧パッケージング技術、表面実装技術、および独自の封止（カプセル化）技術を融合させて開発された、超小型x線発生装置モジュールです。本製品は、主要メーカー製の接地カソード型x線管を駆動し、出力電圧0～50kv/65kv、出力電流2ma（電力制限：50w、65w、または75w）の仕様を備えています。フィラメント制御にはクローズドループ回路を採用し、高精度に安定化されたビーム電流を実現します。低ノイズのdcフィラメント電源は、0.3～3.5aの範囲で動作します。優れたレギュレーション（電圧・電流安定度）、高安定性、低リップル特性を誇り、ビーム電圧、エミッション電流、フィラメント電流制限値の設定は、ローカルおよびリモートのアナログ制御で行えます。usb、rs-232、ethernetインターフェースを標準装備しています。 主な用途： uxは、業界をリードするメーカー製の様々なx線管を駆動できるように設計されています。ご検討中のx線管がuxで駆動可能かどうかについては、spellman社の営業担当までお問い合わせください。 オプション xcc xrm互換高圧ケーブル（50kvのみ）5vpm 0～5v プログラミングおよびモニタースケーリングgb グリッドバイアスgf 接地フィラメント5302 ux用mammoflex高圧ケーブル2001 ux用mammoflex高圧ケーブル（xccオプション対応） (ref. 128108-001 rev. l) input:+24vdc ±10%, 5.0a maximum for either 50 watts or 75 watts.+24vdc ±1v, 5.0a maximum for 65kv/65w units. efficiency:75%, typical output:0 to 50kv at 0 to 2ma, limited to a maximum of 50 wattsor 75 watts. 0-65kv at 2ma limited to 65 watts. dc filament supply:isolated filament power supply generates emission current feedback signal for accurate low x-ray tube current performance.current:3.5a, adjustable limitvoltage:5.0 volt limit temperature coefficient:0.01% per °c, voltage and current. stability:0.05% per 8 hours after 1/2 hour warm-up. dimensions:50kv unit:4.00"h x 2.87"w x 8.00"d (101.6mm x 72.95mm x 202.20mm).65kv unit:4.00â"h x 2.87"w x 9.00"d (101.6mm x 72.95mm x 228.60mm).xcc option:4.00"h x 2.87"w x 9.00"d (101.6mm x 72.95mm x 228.60mm). weight:4.5 lbs. (2.1kg) typical regulatory approvals:compliant to eec emc directive. compliant to eec low voltage directive. rohs compliant. ul/cul recognized, file e227588 grid bias specificationsoutput voltage:0 to -300vdcoutput current:0.25ma, maximumload regulation:1% of output voltage, no load to full loadline regulation:1% for a ±10% change in input voltageripple:1% of maximum rated voltageux with grid bias option how to order: sample model number:50 watt unit: ux50p5065 watt unit: ux65p6575 watt unit: ux50p75 options are added to the model number as follows:ux50p50/xcc or ux50p75/gb 主な用途： 分析用x線 蛍光x線分析 x線回折 非破壊検査 厚さ測定 x線管試験
uX
Power:
50W - 75W
Voltage:
50kV - 65kV
xrfシリーズ xrf 160kv出力電圧 ラックマウント可能 フローティングフィラメント（acまたはdc） 内部グリッド電源（80wモデル） 力率補正 クローズドループ・エミッション制御 oemカスタマイズ/xナンバーが必要 80～640w産業用x線発生器 スペルマンのxrf x線ジェネレータープラットフォームは、幅広い入力電圧に対応し、最大160kvdcで80w、320wまたは640wの出力電力を供給します。この軽量ラックマウント型x線ジェネレーターは、小型化された高電圧システムを、固体封止されたオイルフリー設計に収納しています。xrfシリーズx線ジェネレーターは、力率補正入力回路で設計されており、他の高周波スイッチング電源に通常伴う高調波放射やノイズを低減します。xrfシリーズx線ジェネレーターは、内部フローティングフィラメントと、エミッション電流を正確に制御するクローズドループ・エミッション制御回路を内蔵しています。電圧、電流、フィラメント電流の遠隔監視と制御も可能です。 代表的な用途 x線検査、非破壊検査 代表的なオプション df デュアルフィラメントgs グリッド供給sl スライドat アークトリップio インスタントオンss(x) 非標準スロースタート (ref. 128013-001 rev. t) input voltage:80w:90-125vac at 48-62hz @ 1.9a180-264vac at 48-62hz @ 0.9a320w:180-264vac at 48-62hz @ 3.5a640w:180-264vac at 48-62hz @ 7a power factor:0.9 or better. high voltage supply:output voltage:0-160kv, negative polarity.output current:80w: 0.5ma max.320w: 2.0ma at 160kv 640w: 4.0ma.output voltage stability:within 0.1% of set value after warm-up period at full load.output voltage ripple:80w & 320w:<0.1%, or 160v p-p for high freq. and line freq. at full load.640w:0.03% rms <1khz, 0.75% rms above 1khz. beam current stability80w: within 0.1% of set value after 1/2 hour warm-up at constant output setting of 30-160kv and line voltage of 90-125 & 180-264vac.320w & 640w: same as 80w except line voltage of 180-264vac. filament supply:constant current dc filament supply withclosed-loop current feedback.filament voltage:7v rms (high frequency) max.filament current:5a max., adjustable 0-5.0a by externalfilament limit programming input. floating grid power supply:grid supply:the grid supply controls tube beam currentin a closed-loop regulation design.grid voltage:0 to 1200vdc.grid voltage ripple:less than 1.0v rms at any frequency. dimensions:7"h x 19"w x 22"d (17.8cm x 48.3cm x 55.9cm). regulatory approvals:compliant to eec emc directive. compliant to eec low voltage directive. rohs compliant options:df - dual filament at - arc tripgs - grid supply io - instant onsl - slides ss(x) - non standard slow start
XRF
Power:
80W - 640W
Voltage:
160kV - 160kV
dxbシリーズ dxb ひとつのユニットでバイポーラ出力 小型軽量 モデル種類: 40kv～320kv、300w、600w、1200w ユニバーサル入力、力率改善 usb、イーサネット、rs-232 標準インターフェイス ce準拠、ul認証 産業用x線ジェネレーター dxbシリーズ 300～1200w スペルマンの新しいdxbシリーズのバイポーラx線発生モジュールはoemアプリケーション用で、最高320kv (±160kv)、1200w出力です。ユニバーサル入力、小さなパッケージ、3種の標準デジタルインターフェイスで、dxbをx線分析システムへの統合が容易です。dspベースの放射制御回路は放射電流の優れた制御を、卓越した安定性と共に提供します。 (ref. 128100-001 rev. n) input voltage:power factor corrected input: 100-240vac, ±10% (90-264vac):47-63hz @ 5.7a for 300 watt units200-240vac, ±10% (180-264vac):47-63hz @ 4.8a for 600 watt units47-63hz @ 8.0a for 1200 watt units output voltage:7 models: 40kv, 60kv, 80kv, 100kv, 120kv, 140kv and 320kv output polarity: ± bipolar output, filament referenced to negative output power:3 power ranges available—300 watts, 600 watts and 1200 watts other power levels available on special order. output voltage regulation:≤0.01% of rated output voltage over specified input voltage range ≤0.01% of rated output voltage for a full load change emission current regulation:≤0.01% of rated output current over specified input voltage range≤0.01% of rated output current for a change from 30% to 100% of rated output voltagefilament is disabled when kv is <30% of full scale output ripple:≤1%rms at >20 khz, 0.1%rms below 20 khzstability:≤25ppm/hr after a 2 hour warm uptemperature coefficient:≤50ppm per degree c filament configuration: closed loop emission control regulates filament setting to provide desired x-ray tube emission current.floating filament (ac output referenced to negative output voltage).output0-5 amps at a compliance of 10 volts, maximum cooling:forced air weight: 40-140kv: 26 pounds (11.8kg)320kv: 150 pounds (68kg) dimensions:40-140kv:4.75˝ h x 12˝ w x 12˝ d (120.65mm x 304.8mm x 304.8mm)320kv:10.5˝ h x 19.0˝ w x 21.5˝ d (266.7mm x 482.6mm x 546.1mm) regulatory approvals:compliant to eec emc directive. compliant to eec low voltage directive. ul/cul recognized, file e227588. rohs compliant. dxb320pn1200 is not ul recognized. 典型的な用途: プラスチックの仕分け 結晶検査 メッキ測定 厚みゲージ 食品検査 鉱物分析 蛍光x線 x線回折 貨物スクリーニング
DXB
Power:
300W - 1200W
Voltage:
40kV - 320kV
dxmサブシステム dxmss チューブ、ジェネレーター、高圧ケーブル、クーラー、完全に統合され、スペルマンでテスト済み 組立準備完了、箱から出してすぐに「プラグ・アンド・プレイ」 ケーブル、ホース、フィッティングはすべてパッケージシステムの一部 １度の注文で全て揃う 電話１本でサポート システムの2年保証は、個々の外注コンポーネント/アセンブリの保証を上回ります。x線管の保証は日割り計算。 system matched, integrated, tested, and warrantied... all from one source spellman’s dxm series sub systems are specifically designed for low power ndt imaging applications such as food process inspection, pharmaceutical manufacture and packaging and electronic component inspection to name a few. the dxm x-ray sub systems and dxm high voltage power suppliesset the standard for compact 0.3kw to 1.2kw high performance x-ray inspection requirements. with an output voltage of 160kv, one of our dxm160 turn-key sub systems shown here. performance. low ripple... high stabilityindustry best stability and output ripple specification provide consistent output (kv & ma) for longer scans, reduced banding and improves data quality. fast ramp up time specificationsramp time is user adjustable throughthe proprietary dxm gui control. filament configurationclosed loop emission control regulates filament setting to provide desired x-ray tube emission current. either a floating filament or ground referenced filament available. reliablility. design validationindustry leading reliability and mtbf. environmental stress screening,electrical overstress, extended arcing and halt compliance. testing conducted on x-ray tube loads and beta testing in multiple applications. encapsulationthe dxm’s oil free design eliminates leaks and environmental concerns.the encapsulated dielectric high voltage section made of our proprietary large-pour formulation provides significantly higher dielectric strength than oil, is more forgiving of field stresses, and eliminates the maintenance and biohazards associated with oil tanks. flexibility. compact & lightweightthe dxm series small footprint and lightweight offer additional flexibility and logistical options. plug-n-play compatibility & ease of usedspbased smt control circuitry provides your choice of usb, ethernet and rs-232 along with analog interfaces simplifying oem system integration. serviceabilitythe dxm series has a unique modular design, with four field-replaceable units (frus) that minimize mttr, serviceinventory and overall repair cycle time.global technical support ensures swift response to any service requests. let us configure a custom dxm sub system for your application dxm x-ray generators from 20kv-160kv, 300w, 600w and 1200w universal input, power factor corrected hot anode or hot cathode x-ray tube capable ce compliant, ul recognized and rohs compliant user programmable arc detect feature metal ceramic x-ray tubes from 20kv-160kv, 300w, 600w and 1200w universal input, power factor corrected hot anode or hot cathode x-ray tube capable ce compliant, ul recognized and rohs compliant user programmable arc detect feature industrial x-ray tube coolers from 20kv-160kv, 300w, 600w and 1200w universal input, power factor corrected hot anode or hot cathode x-ray tube capable ce compliant, ul recognized and rohs compliant user programmable arc detect feature hv x-ray cables from 20kv-160kv, 300w, 600w and 1200w universal input, power factor corrected hot anode or hot cathode x-ray tube capable ce compliant, ul recognized and rohs compliant user programmable arc detect feature optional gui control software from 20kv-160kv, 300w, 600w and 1200w universal input, power factor corrected hot anode or hot cathode x-ray tube capable ce compliant, ul recognized and rohs compliant user programmable arc detect feature
DXMSS
Power:
300W - 1200W
Voltage:
20kV - 160kV
dxmシリーズ dxm モデル種類: 20kv～160kv、300w、600w、1200w ユニバーサル入力、力率改善 ホットアノードまたはホットカソードx線管用 usb、イーサネット、rs-232 標準インターフェイス ce準拠、ul認証、rohs準拠 ユーザープログラム可能なランプとアーク検出機能 dxmシリーズ 300～1200w 産業用高電圧x線ジェネレーター dxmシリーズx線発生モジュールは、oemアプリケーション 用に設計されており、1200wで75kv迄対応します。ユニバー サル入力、小型パッケージ・サイズ、3種の標準デジタル・イン ターフェースの選択で、dxm製品をお客様のx線分析装置へ容 易に統合することが可能になります。本製品機種はフローティン グ・フィラメント又はグランド・リファレンス・フィラメントの いずれのx線管にも対応可能です。dspベースのエミッション 電流制御回路で際立つ安定性とともに優れたエミッション電流の レギュレーションを提供します。. (ref. 128034-001 rev. ag) input voltage:power factor corrected input100-240vac ±10% (90-264vac):47-63hz @ 4.6a for 300 watt units200-240vac ±10% (180-264vac):47-63hz @ 4.3a for 600 watt units47-63hz @ 8.2a for 1200 watt units output voltage:8 models—20kv, 30kv, 40kv, 50kv, 60kv, 70kv, 75kv and 160kv output polarity:negative- for floating filament x-ray tubespositive- for ground referenced filament x-ray tubes weight:300/600 watts: 14 pounds (6.35kg)1200 watts: 26 pounds (11.8kg) 160kv: 142 pounds (66.4kg) power:3 power ranges available:300 watts, 600 watts and 1200 watts.other power levels available on special order. output voltage regulation:≤0.01% of rated output voltage over specified input voltage range ≤0.01% of rated output voltage for a full load change emission current regulation:≤0.01% of rated output current over specified input voltage range≤0.01% of rated output current for a change from 30% to 100% of rated output voltagefilament is disabled when kv is <30% of full scale output ripple:≤1%rms at >20khz, 0.1%rms below 20khz stability:≤25ppm/hr after a 2 hour warm up temperature coefficient:≤50ppm per degree c dimensions:300/600 watts: 4.75. h x 6. w x 12. d (120.65mm x 152.4mm x 304.8mm)1200 watts: 4.75. h x 12. w x 12. d (120.65mm x 304.8mm x 304.8mm)160kv: 10.5˝ h x 19˝ w x 21.5˝ d(266.7mm x 482.6mm x 546.1mm) cooling:forced air regulatory approvals:compliant to eec emc directive. compliant to eec low voltage directive. ul/cul recognized, file e227588. rohs compliant. dxm selection table— 300w, 600w, 1200w 300 watt 600 watt 1200 watt kv ma model ma model ma model 20 15 dxm20*300 30 dxm20*600 60 dxm20*1200 30 10 dxm30*300 20 dxm30*600 40 dxm30*1200 40 7.5 dxm40*300 15 dxm40*600 30 dxm40*1200 50 6 dxm50*300 12 dxm50*600 24 dxm50*1200 60 5 dxm60*300 10 dxm60*600 20 dxm60*1200 70 4.28 dxm70*300 8.56 dxm70*600 17.12 dxm70*1200 75 4 dxm75*300 8 dxm75*600 16 dxm75*1200 160 7.5 dxm160n1200 *specify “p” for positive polarity or “n” for negative polarity 用途 プラスチック分類 結晶検査 メッキ計測 ダイアモンド検査 ミネラル分析 蛍光x線 x線回析
DXM
Power:
300W - 1200W
Voltage:
20kV - 160kV
xlfシリーズ xlf 最大出力電圧60kv 内蔵浮遊フィラメント電源「ホットカソード」 負極性 ローカル、リモートプログラミング 600～1200w産業用x線ジェネレーター xlfシリーズは、x線発生用高圧直流電源で出力電圧範囲は 60kvまでです。また、高精度な共振コンバータ技術により、リッ プルは大変低くなっています。出力電圧および管電流の安定度に より、既存の技術での性能を大幅に改善しました。このシリーズ は、カソードにリファレンスしたacフィラメントを含む、x線 用途に必要な電力制御、サポート機能を提供しています。また、 ローカル及びリモートのプログラム、モニタリング、安全インター ロックや短絡、過負荷の保護回路なども内蔵されています。 (ref. 128011-001 rev. n) input voltage:xlf 600w:115vac ±10% @ 11.4a, 50-60hz single phase220vac ±10% @ 5.9a, 50-60hz single phasexlf 1200w:220vac ±10% @ 11.8a, 50-60hz single phase filament:12 volts @ 5 amps, preheat level is 0.45 amps in standby voltage regulation:load:0.005% of full output voltage no load to full loadline:0.005% for input voltage range change current regulation:load:0.05% of full current ±100µa from 0 to full voltageline:0.05% of rated current over specified input range ripple:0.03% rms below 1khz0.75% rms above 1khz temperature coefficient:100ppm/°c. stability:0.01%/8 hrs after 1/2 hour warm-up0.02% per 8 hours (typical) cooling:fan cooled dimensions:3.5”h x 19”w x 20”d (8.9cm x 48.3cm x 50.8cm) regulatory approvals:compliant to eec emc directive. compliant to eec low voltage directive. rohs compliant options:apt - adjustable power tripat - arc tripss(x) - non-standard slow startnss - no slow startio - instant onsl - slides 600w, 1200w xlf selection table 600 watt1200 watt kv ma model kv ma model 30 20 xlf30n600 30 40 xlf30n1200 40 15 xlf40n600 40 30 xlf40n1200 50 12 xlf50n600 50 24 xlf50n1200 60 10 xlf60n600 60 20 xlf60n1200 主な用途: 分析用x線 x線回折 プラスチック選別 結晶検査 ダイヤモンド検査
XLF
Power:
600W - 1200W
Voltage:
30kV - 60kV
dxm100 dxm100 出力100kv ＠最高1200w 小型軽量モジュール式ユニット ユニバーサル入力、力率改善 usb、イーサネット、rs-232 標準インターフェイス user programmable ramping and arc detect feature ce準拠 1200w 産業用x線ジェネレーター dxmシリーズx線発生モジュールは、oemアプリケーション 用に設計されており、1200wで100kv迄対応します。ユニバー サル入力、小型パッケージ・サイズ、3種の標準デジタル・イン ターフェースの選択で、dxm100製品をお客様のx線分析装置 へ容易に統合することが可能になります。 dspベースのエミッション電流制御回路で、際立つ安定性と ともに優れたエミッション電流のレギュレーションを提供します。 (ref. 128107-001 rev. j) input voltage:power factor corrected input, ≥ 0.98 180-264vac, 47-63hz, 8.25a maximum cooling:forced air dimensions:6.25. h x 12. w x 15.5. d (158.75mm x 304.79mm x 393.7mm) regulatory approvals:compliant to eec emc directive. compliant to eec low voltage directive. ul/cul recognized, file e227588. rohs compliant. 用途 ndt分析 結晶検査 メッキ計測 ダイアモンド検査 ミネラル分析 食品/製品検査
DXM100
Power:
1.2kW - 1.2kW
Voltage:
100kV - 100kV

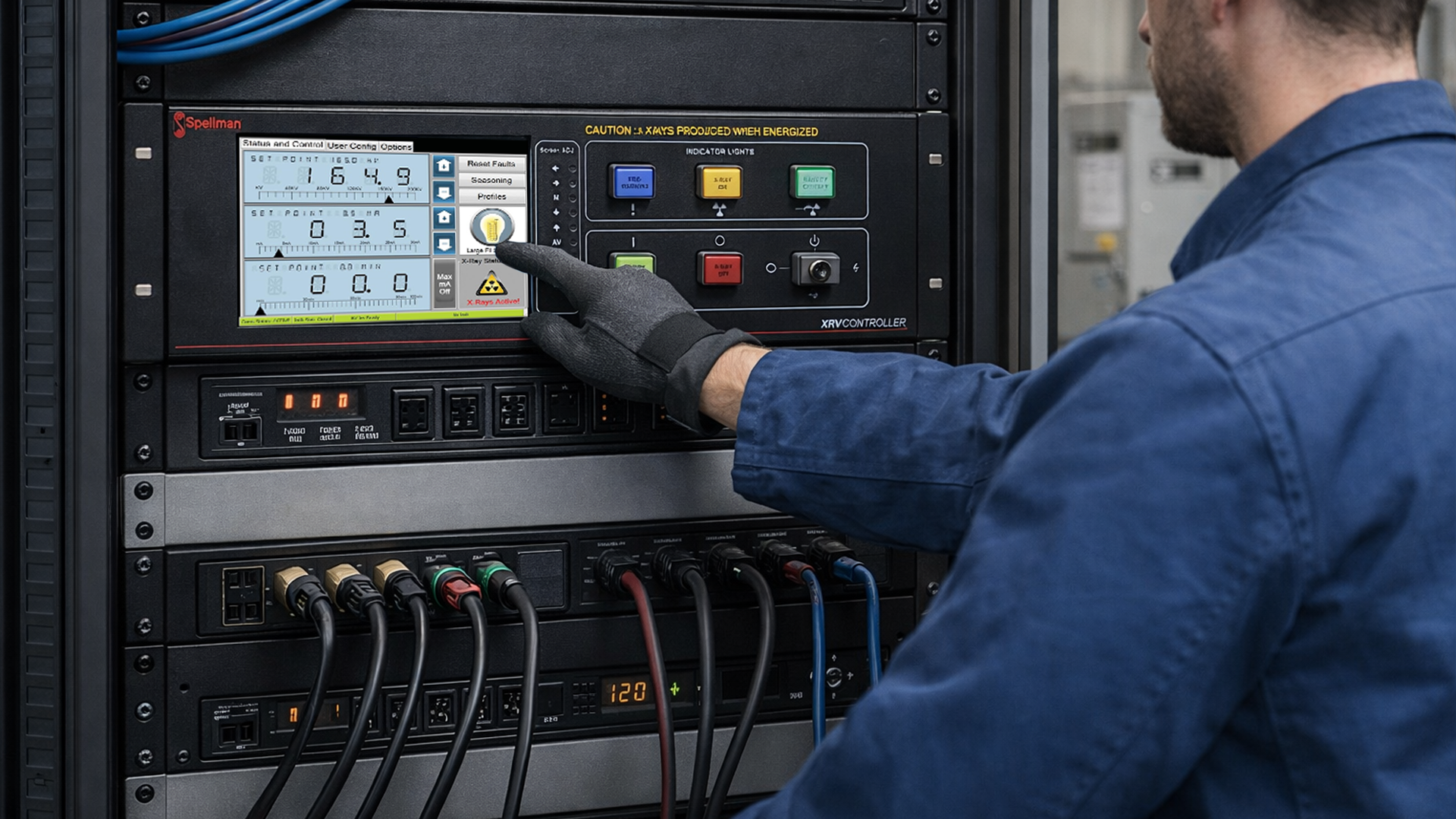

xrvss xrvss 管、ジェネレーター、hvケーブル、クーラー、コントローラー、およびi/oは、スペルマン high voltageで共に完全テスト済み 直ちに組み立て可能な「プラグアンドプレイ」 システム2年保証、x線管の保証は期間比例配分 configure your xrv sub-system xrvサブシステム x線アプリケーションへの高信頼性hv電力供給には、スペルマン ハイ・ボルテージをご用命ください。 弊社はx線ジェネレーターの信頼性、効率、安定性、コンパクトさで他に類を見ません。 スペルマン製品は、160kvから450kvの範囲で負極・正極またはバイポーラ出力を供給し、幅広く多様な用途に対して理想的なソリューションをお届けします。 今日のx線アプリケーションでは、さらに卓越した性能、高い信頼性、柔軟性の向上が求められています。 スペルマンは、コンパクトでパワフルな高信頼性xrvシリーズでこの需要に応えます。 革新的なxrvの利点を考えてみてください。 低リップルとアクティブな力率補正により、バンディングが減少し、高品質の画像が得られます。 樹脂絶縁された高電圧セクションは、サイズと重量を削減し、オイルフリーでの操作を可能にし、メンテナンスはほとんど必要ありません。 革新的な独自仕様のインバータトポロジーにより、効率と電力密度が非常に高くなり、機器全体の性能が向上しています。 スペルマン xrvシリーズのジェネレーターを業界で最高のx線管やアクセサリーと組み合わせることで、他に類を見ない卓越したx線サブシステムを構成できます。 用途: ndt/検査 医療滅菌/照射 分析用x線 医療用x線 ate カーゴスキャン デジタルx線撮影 (dr) 工業用ct コンピューターx線撮影 (cr) 特長: 調整可能なアークカウント、クエンチング、ランピング速度でx線管を保護 小型軽量パッケージ 特化したウォームアッププログラムで管性能を最適化し、寿命を延長 すべての標準x線管に対する管データベースをxrvコントローラーに格納 設置用ターミナルブロックの使用で、セットアップと交換の時間を短縮 デュアルフィラメント電源があらゆる従来型メタルセラミックx線管を駆動 信頼性: 設計検証 – 業界をリードする信頼性とmtbf環境ストレススクリーニング、電気的過剰ストレス、長期アーキングおよびhalt準拠。テストはx線管負荷で実施され、ベータテストは複数のアプリケーションで実施。 樹脂絶縁 – xrvのオイルフリー設計は、オイルリークや環境問題を解消します。樹脂絶縁された高圧セクションは、スペルマン独自の封入技術で作られており、オイルよりも圧倒的に高い絶縁強度を提供し、フィールドストレスを緩和し、オイルタンクに関連する保守点検や環境リスクを解消します。 安全性とコンプライアンス – ce/ul/csaの国際規制要件に準拠しています。 性能: 出力の安定性とリップル – 業界最高の安定性と低出力リップルにより、卓越した画質を提供します。 高速ランプアップ時間 – ランプ時間は、弊社独自のxrv guiコントロールを介して100msから30秒の範囲で調整可能です。 高速デジタルコントローラー – xrvはdspベースのマイクロコントローラーを使用してクリティカルな管と発生器パラメーターを監視・制御します。これにより、精度、再現性、照射量安定性を確保します。 柔軟性: 小型で低所有コスト - xrvシリーズモデルは、業界他社製品よりもはるかに小型で軽量です。 使いやすく、プラグアンドプレイに対応 – xrvは、業界標準とカスタムデジタル・アナログインターフェイス（rs-232、usb、イーサネットを含む）を備えます。直感的なwindowsベースのguiでセットアップは容易にでき、診断、ステータス制御、設定、操作機能を提供します。 サービス性 - xrvシリーズは、ユニークなモジュール式設計を採用し、4つのフィールド交換可能な装置（fru）を備えてmttr、サービスインベントリー、全体的な修理サイクル時間を最小限に抑えます。 トラブルシューティングツリーと故障インジケーターが問題検出を簡易化しており、高速で、より正確なサービスが可能です。もちろん、これに加えて、グローバルなスペルマンの技術サポートが世界規模で素早く対応します。 xrvコントローラー このパワフルなコントローラーは、ワンショットプロファイル、直感的なタッチセントリックメニュー、インターフェイス柔軟性を備えており、お客様のシステムに対して完全に適合します。 7” タッチスクリーンlcd 10/100/1000mbitイーサネット x線管プロファイルの無制限の保存と呼び出し 完全なx線管データベース 自動かつカスタム化可能な管シーズニングプロファイル ベンチとラックマウントが可能 xrvシステムインターフェイスボックス システムコンポーネントに対する配電 ドアと管クーラー用の安全なインターロック ラック、ベンチまたは壁掛けip65筐体 21 cfr 1020.40の要求事項に適合 工業用x線管チラーおよびクーラー 業界をリードするメーカーのx線管クーラーとチラーは、標準の金属セラミックx線管と機能するように設計・検証されています。 水とオイル用の閉ループx線管クーラー 周囲温度が40⁰cまで上昇する場合の水とオイル用の閉ループx線管クーラー クーラーにはwwとowのオプションを用意 金属セラミックx線管 業界の一流メーカーのメタルセラミックx線管が幅広く充実 水冷ユニポーラ設計は100、160、225kv構成で提供 油冷バイポーラ設計は320、350、450kv構成で提供 さまざまな電力レベル、焦点、ターゲット角で利用可能 標準とカスタムのhv x線ケーブル 業界一流のメーカーからカスタマイズした長さで入手 ストレートと直角の接続が可能 標準とスプリング負荷の接続が可能 xrv用guiコントロールソフトウェア guiは、xrvシリーズ電源を制御するために特別設計されています。 アナログ制御に代わるものとして、guiはユーザーに使いやすいウィンドウベースのメニューを通じて、必要なすべてのhvps機能を制御できるようにします。 さらにguiは、hvpsがアナログインターフェイスを介してコントロールされる場合、診断ツールとしても使用できます。 自動x線管ウォームアップ 最大ワットでの動作 時間制限または連続照射モード ユーザーオプションの設定メニュー フォルトとステータスモニター 容易なセットアップと組み立て
XRVSS
Power:
1.8kW - 6kW
Voltage:
160kV - 450kV
xrvシリーズ 160kv、225kv、320kv、350kv、450kv モデル 完結型x線ジェネレーターパッケージ 力率改善ac入力回路 内蔵型デュアルフィラメント電源 デジタルインターフェイス - usb、イーサネット、rs-232 優れた安定性と定電圧性 黒色パウダーコーティング仕上でご用意しています configure your xrv sub-system スペルマンxrvシリーズは、1.8kwから6.0kw出力のコンパ クトで高性能なx線検査装置用の高圧電源です。出力の極性は、 負極性か両極性となっています。出力電圧 160kv〜450kv まで対応し、多くの用途で御利用可能です。 力率改善用のアクティブ回路は、入力ラインに関わるemiを最 小限に抑える一方で、駆動させるのに必要な入力電流を抑えます。 スペルマン独自開発のインバータトポロジーは前例のない効率と 出力密度を可能にします。ソリッドなモールドされた高圧部分は、 サイズと重量を軽減すると共に、信頼性の高いメンテナンス不要 の動作を提供します。 dspベースのsmt制御回路は、アナログインターフェースに 加え、usb、イーサネットさらにrs-232も選択可能で、oem システムインテグレーションが簡単にできます。高度なエミッ ション電流レギュレーション回路が、2種類の直流電流フィラメ ント電源を制御し、ｘ線管に正確かつ安定した管電流を供給します。このコンパクトな省スペース型x線ジェネレータには、広範 囲に亘る故障診断回路、アーク検出、アーククエンチおよびアー クカウント機能も組み込まれています。 (ref. 128060-001 rev. ae) input voltage: 1.8kw, 3.0kw, 4.0kw and 4.5kw models:180-264vac, single phase, 47-63 hertz, activepower factor corrected input to ≥0.98 6.0kw models:208 or 400vac, ±10%, three phase, 47-63 hertz, passive power factor corrected input current: 1.8kw, 3.0kw, 4.0kw and 4.5kw models:<30 amps 6.0kw models:<25 amps per phase output voltage: accuracy:0.25% stability:≤0.1% per 8 hours, after 1 hour warm up 1.8kw, 3.0kw, 4.0kw and 4.5kw models: load:±0.05% of rated output voltage for a full load change line:±0.05% of rated output voltage over specified input voltage range 6.0kw models: load:±0.1% of rated output voltage for a full load change line:±0.1% of rated output voltage over specified input voltage range output polarity:see “model selection†table output current:see “model selection†table ripple:see “model selection†table temperature coefficient: 1.8kw, 3.0kw, 4.0kw and 4.5kw models:50ppm/°c 6.0kw models:±50ppm/°c emission current: accuracy:0.25% stability:100ppm/°c 1.8kw, 3.0kw, 4.0kw and 4.5kw models: load:±0.05% of rated output current for a change from 30% to 100% of rated output voltage line:±0.05% of rated output current over specified input voltage range 6.0kw models: load:±0.1% of rated output current for a change from 30% to 100% of rated output voltage line:±0.1% of rated output current over specified input voltage range filament: output:0-6 amps at a compliance of 10vdc, maximum dual focal spot:small and large, selectable via interface signal configuration:dc filament drive. closed loop emission control regulates filament setting to provide desired x-ray tube emission current control interface: remote interface:analog, usb, ethernet and rs-232 are standard control software:a windows graphical user interface example is provided.environmentaltemperature range: operating:0°c to +50°c storage:-40°c to +85°c humidity:20% to 85% rh, non-condensing mains input connector: 1.8kw, 3.0kw, 4.0kw and 4.5kw models:type 97-3102a-24-11p 6.0kw models:type 97-3102a-24-22p interface connectors:digital—ethernet, rs-232 and usbanalog—25 pin connector output connector:see “model selection†table cooling:forced air regulatory approvals:compliant to eec emc directive/compliant to eec low voltage directive. file e227588. rohs compliant.xrv160/320/350 specificationsxrv225/450 specificationsunits are available in positive output polarity without filament, see model selection table for ordering details.*specify “p†for positive or “n†for negative polarity.**order shv hv cable flange p/n 407141-024 if using comet hv cable with r28sl spring loaded plug.j1 hv connector—r24/r28
XRVシリーズ
Power:
1.8kW - 6kW
Voltage:
160kV - 450kV
df/ffシリーズ df/ff 通常のxrdおよびxrf x線管に最適 通常のxrdおよびxrf x線管用 コンパクト、5 1/4” (3u) 高シャーシ 固形カプセル化で メンテナンス不要の運転をお約束 hv照射電流はプリセット値まで自動上昇 oemカスタム化可能 3kw/4kw x線発生器は電力スイッチ用igbtを備えた最新インバータ設計で、最新レベルの信頼性を提供します。再設計されたdf/ffの内部フィラメント電源は、より高い周波数での動作によって、通常使用時でも低周波ノイズを除去します。df/ffはサイン波電流源を使用しています。そのサイン波電流は20khz以上のスイッチング周波数で位相シフトする直列共振回路により発生します。 この技術は、スイッチングや電力制御レギュレータにより通常 発生する好ましくない電磁波を除去します。高効率なので、51/4 インチ（3u）高シャーシでも空気冷却が可能となっています。 (ref. 128001-001 rev. t) input voltage:220vac ±10%, 50 or 60 hz, single phase (three phase optional). output voltage:df3: 0 to 60kv negative polarity.ff3: 0 to 60kv positive polarity.other output voltages are available. output current:df3: 0 to 80ma.ff3: 0 to 100ma. other output currents are available. maximum output power: 3kw (4kw optional). output voltage regulation:load: 0.005% of rated output for full load changeline: 0.005% of rated output over specified input rangetemperature coefficient: 50 ppm/˚c (20 ppm/˚c optional) long term stability: 0.01%/8 hours. emission current regulation:load: 0.01% of rated output for a 10 to 60kv change line: 0.005% of rated output over specified inputs temperature coefficient: 50 ppm/˚c long term stability: 0.01%/8 hours filament voltage:df: 12vacff: 12vdc filament current:5a (up to 12a max available) ripple:0.03% rms <1khz, 0.75% rms above 1khz dimensions:51/4”(3u) h x 19“ w x 22” d (13.3cm x 48.3cm x 55.9cm). weight:90 lbs (40kg). regulatory approvals:compliant to eec emc directive. compliant to eec low voltage directive. model kv power (w)polarity df60n3 60 3000 n df60n4 60 4000 n ff60p3 60 3000 p ff60p4 60 4000 p 用途 x線回析（xrd） 蛍光x線（xrf）
DF/FF
Power:
3kW - 4kW
Voltage:
60kV - 60kV
pmx pmx マンモグラフィー・アプリケーションのためのカスタム設計 コンパクトな省スペース設計モジュラーフォーマット 立ち上がり・立ち下がり時間が短く、患者への不必要な放射線被爆を最小化 デュアルスピードスターター、ブースト/ブレーキ性能 rs-232およびオプションのイーサネットインターフェイス 50kv x線ジェネレーター スペルマンのpmxは、ffdmとdbtを含むマンモグラフィー用に特別設計された高性能x線ジェネレーターです。2および3ポイント露光モードおよび前露光のあるスマートaecを備えています。 pmxは、5kw高周波x線ジェネレーターであり、デュアルフィラメント電源と、デュアルスピードx線管スターターと統合されています。 pmxの卓越した電力変換テクノロジーとインバーター設計により、安定かつ正確なx線管高電圧を高速の立ち上がり・立ち下がり時間で提供できます。 pmxのスムーズなシステム統合は、rs-232とオプションのイーサネットデジタルインターフェイス、ロード済みx線管パラメーター、簡単アクセスインターロックとi/o接続、そして内部ジェネレーター診断機能を使用して達成されます。オプションのguiユーティリティソフトウェアも内部システム統合を支援するために提供可能です。 (ref. 128113-001 rev. c) input voltage:200-240vac (±10%), single phase, 50hz/60hz input current:minimum 35a service recommended for 5kw operationexternal emc filter (schaffner fn2070-36-08-36a) required to meet ce/emc specifications – not providedmains contactor – not providedcustomer is responsible for mains safety disconnection.output (tube) voltage output voltage range:20kv to 49kv polarity:positive, grounded cathode x-ray tube accuracy:2% (measured per iec60601-2-45) reproductibility:<0.5% rise time:<1ms to within 98% of the programmed voltage fall time:<10ms with a max hv cable length of 8 feet (2.4 meters) ripple:≤4% p-p output (tube) current/power:output current range:10ma to 200maoutput power:5kw @ 0.1 second loading time,300 watts maximum average power accuracy:< ±10% on exposure less than 10ms (measured per iec60601-2-45) rise time:<1ms to within 95% of the programmed ma value fall time:<10ms with a maximum hv cable length of 8 feet (2.4 meters) exposure time (loading time):maximum single exposure time:10 secondsshortest single exposure time:5ms loading time accuracy:±3% +1ms (measured per iec60601-2-45) maximum mas:600mas exposure timer:5ms-10 seconds accuracy:< ±10% (measured per iec60601-2-45) reproductibility:<0.5% filament configuration:dc filament drive:self corrected filament preheat settings with closed loop emission control and smart learning algorithmfilament output:0-6 amps at a compliance of 5.5 volts, maximum. dual speed starter:high speed (180hz) and low speed (60hz) can beconfigured via the serial interface.boost and brake capability provided. high voltage connector:60kv, claymount ca-3 type or equivalent communication interface:rs-232 standard, optional ethernet grounding point:m5 ground stud provided on chassis environmental:temperature range:operating: 10°c to 40°cstorage: -40°c to 85°chumidity: 20% to 85%rh, non-condensing. cooling:internal fan dimensions:9.47. h x 7.19. w x 13.72. d (240.5mm x 182.6mm x 348.5mm) weight:<23 pounds (10.5kg) regulatory approvals:designed to meet emc:iec 60601-1-2. ul/cul recognized file e242584. rohs compliant. application features:2 point/3 point exposure modesaec/smart aec exposure modesdual speed starterx-ray tube anode heat calculatorpreloaded x-ray tube parameters and expandable x-ray tube library
PMX
Power:
5kW - 5kW
Voltage:
50kV - 50kV
vmx vmx マンモグラフィーへの応用を重視したカスタム設計 高速セトリングで患者への照射暴露を最小限に デュアルスピードスターター、ブースト/ブレーキ性能 rs-232およびオプションのイーサネットインターフェイス 低コスト、付加価値あるモジュール式設計 *注: すべての仕様は予告なく変更される場合があります。最新版についてはこのデータシートの英語pdfをご覧ください。 5kwマンモグラフィー用x線ジェネレーター スペルマンのvmx製品は、高性能で低コストのマンモグラ フィーx線発生装置の基準を見直しました。vmx製品は、完全 で高性能な付加価値設計を見据えて作り出されたため、絶えず要 求されるシステムの価格目標を満たすために重要な仕様について 妥協する必要がありません。 デュアル・フォーカス・スポットのdc電流源フィラメント電 源と連結された40kv @ 5kw（ピーク）高圧出力で、正確で安定 したx線管エミッション電流とともに、高速の立ち上がり時間が もたらされます。モールドされた高圧出力部は、環境湿度および 環境汚染の効果を低減するとともに、石油に関する懸念を取り除 きます。 インターフェース使用時の柔軟性は、rs-232およびイーサ ネット・コネクティビティを介して提供されます。vmx製品は、 デジタル・インターフェースを介してカスタム・コンフィギュ レーションが可能な、加速およびブレーキ機能性を備わったデュ アル・スピード・スターターを特色とします。コンパクト、フル 機能、高性能、低コスト…スペルマンのvmx製品は、次世代の マンモグラフィーx線発生装置です。 (ref. 128092-001 rev. l) input voltage:200-240vac (±10%), single phase, 50hz/60hz input current:minimum 35a service recommended for 5kw operationexternal emc filter (schaffner fn2070-36-08-36a) required to meet ce/emc specifications – not provided with the generatormains contactor – not provided within the generator. customer is responsible for mains safety disconnection.output voltage output voltage range:20kv to 40kv polarity:positive, grounded cathode x-ray tube accuracy:within 1% of programmed values reproductibility:<0.5% settling time:<10ms ripple:≤1% stability:≤0.01% per 8 hours temperature coefficient:≤100ppm/°coutput current/power output current range:10ma to 200ma output power:5kw @ 0.1 second loading time maximum mas:600mas exposure timer:5ms-10 seconds accuracy:within 2% of programmed values measured after ma rises to stable dc level reproductibility:<0.5% settling time:<10ms filament configuration: dc filament drive:self corrected filament preheat settings with closed loop emission control and smart learning algorithm filament output:0-6 amps at a compliance of 5.5 volts, maximumdual speed starter :high speed (180hz) and low speed (60hz) can be configured via the serial interface.boost and brake capability provided. high voltage connector:60kv, claymount ca-3 type or equivalent optional communication interface:ethernet (rj45) grounding point:m5 ground stud provided on chassis environmental:temperature range:operating: 10°c to 40°cstorage: -40°c to 85°chumidity: 20% to 85% rh, non-condensing. cooling:convection cooled, no internal fans. forced air cooling not required dimensions:9.38. h x 6.6. w x 12. d (237.5mm x 167.6mm x 304.8mm) weight:<22 pounds (10kg regulatory approvals: compliant to emc:iec 60601-1-2. ul/cul recognized file e242584. rohs compliant. application features:2 point/3 point exposure modesaec/smart aec exposure modesautomatic filament current calibrationtube anode heat calculatoruser configurable tube library
VMX
Power:
5kW - 5kW
Voltage:
40kV - 40kV
pmx70 pmx70 省スペースなコンパクト・モジュラー設計 高速な立ち上がり／立ち下がり時間により、患者の被ばくを最小限に抑制 高速スターター、ブースト／ブレーキ機能を搭載 ethernetおよびrs-232インターフェースに対応 pmx70は、varex社製マンモグラフィ用x線管を駆動するために設計された、spellman社の新しい高性能x線発生器です。本製品は、12kw（ピーク）の高周波インバータに加え、スマート学習機能を備えたフィラメント電源や高速スタータを搭載した高電圧部を特長としています。最先端の電力変換技術により、高速な立ち上がり・立ち下がり時間を実現しつつ、x線管へ安定かつ高精度な高電圧を供給します。ethernetおよびrs-232インターフェースにより、システムへの容易な統合が可能です。x線管パラメータのプリロード、アクセス容易なインターロックおよびi/o接続、発生器の内部診断機能などを備えています。また、システムの初期構築を支援するguiユーティリティソフトウェアもオプションとして提供されています。 (ref. 128113-001 rev. a) input voltage:230va c ±10%, single phase, 50hz/60hz input current:30 amps, customer to fuse.mains contactor – not provided.customer is responsible for mains safety disconnection. less than 30 amps over a typical scan is defined as following:due to unknown line impeadance, customer supllied external inductors 100uh to 300uh in series with input connections, (200uh to 600uh total), may be required to keep rms currents below 30 amps and to avoid erroneous circuit breaker trips. spellman can recommend appropriate inductors as required.output (tube) voltage output voltage range:25kv to -70kv polarity:negative output polarity; to drive rotating anode, floating cathode x-ray tube (varex m-1581). accuracy:2% (measured per iec60601-2-45) reproductibility:<0.5%output (tube) current/power output current range:10ma to 200ma output power:12kw peak, 400 watt average. duty cycle:25%. a typical scan being at fixed settings in the range of 40kv- 70kv and 16ma-200ma. pulsed operation is supported. accuracy:< ±10% on exposure less than 10ms (measured per iec60601-2-45) rise time:1-2 milliseconds, typical (hv cable dependent). fall time is load dependant, and the hv cable is a significant factor. the hv cable which is not provided with the pmx70, has a maximum length of 8 feet (2.4m). fall time:<10ms with a hv cable length of 8 feet (2.4 meters) exposure time (loading time):maximum single exposure time:20 secondsshortest single exposure time:4ms loading time accuracy:±3% +1ms (measured per iec60601-2-45) maximum mas:3200mas exposure timer:4ms-20 seconds reproductibility:<0.5% filament configuration:ac high frequency filament drive:self-corrected filament preheat settings with closed loop emissioncontrol and smart learning algorithm.filament output:0-6 amps at a compliance of 5.5 volts, maximum. high speed starter:high speed (360hz) starter configured via the serial interface. boost and brake capability provided. ac input connector:two position terminal block system interface connector:25 pin male d connector rotor interface connector:four position terminal block tube and interlock interface connector:16 pin terminal block high voltage connector:claymount ca-11 type or equivalent. communication interface connector:ethernet, rj45 jack grounding point:m5 ground stud provided on chassis environmental:temperature range:operating: 10°c to 40°cstorage: -40°c to 85°chumidity: 20% to 85%rh, non-condensing. cooling:forced air, internal fan dimensions:10.08˝ h x 19.49˝ w x 10.75˝ d (256mm x 495mm x 273mm) weight:48.5 pounds (22.0kg) rotational capability:capable of working on a rotating gantry with a nominal rotating speed of 0.5 hertz. regulatory approvals:designed to comply with iec 60601. rohs compliant.customer provided external emc filter may be required to meet ce/emc specifications. x-ray tube compatability:varex m-1581
PMX70
Power:
12kW - 12kW
Voltage:
70kV - 70kV
ctジェネレーター – バリュー ctジェネレーター – バリュー *スペルマンのサブシステムの機能について 究極の柔軟性のための同じサイズとインターフェースを備えた32kw / 42kw / 50kwモデル コンパクトなガントリーマウントにより、スペース、時間、重量を節約 全ての臨床ニーズをカバーする0.5秒の回転で16/32スライス 偏向またはカットオフ用のオプションのグリッドボックスにより、線量制御と画質向上 プログラム可能な一体型スターター 業界標準の全てのx線チューブに対応 ctスキャナーを回転させるための価値のあるx線ジェネレーター spellman high voltage has been designing, manufacturing and providing ct generators for oem customers for over three decades. we have unrivaled experience being the first provider of a ct generator used in a commercially available continuous rotating ct scanner in 1985. since then spellman has enhanced performance and developed new ct generators year after year, setting the standard for ct generator technology. spellman high voltage has manufactured over 30,000 ct generators. we have the knowledge, capability and experience to provide you with the ct generator technology you need. model designation:cct70pn32 cct70pn42 cct70pn50 input power:400vac, 3ø, +15%/-20%, 50/60hz auxiliary input power:220/230vac, 1ø, +15%/-10%, 50/60hz kv output range:60kv - 140kv (bipolar, 30kv - 70kv) kv output accuracy:±0.5% of setting ma output range:10ma - 350ma, 42kw maximum ma regulation/accuracy:2% or 2ma, whichever is larger, for 20ma - 350ma filament output:2 outputs: 15vac @ 0-6a, up to 8a available filament accuracy:±5% of setting filament repeatability:±0.2% starter:hss configured to match x-ray tube used interface:custom serial interface rotation:up to 120 rpm configuration:single chassis grid option:n/a magnetic z deflection option:n/a modelct - valuect - performancect - premium 32/42/50kw 50/80kw 110 kw model designation cct70pn32 cct70pn42 cct70pn50 ct70pn50 ct70pn80 ct140n110 input power 400vac, 3ø, +15%/-20%, 50/60hz auxiliary input power 220/230vac, 1ø+15%/-10%, 50/60hz 220/230vac, 1ø+15%/-10%, 50/60hz not required kv output range 60kv - 140kv(bipolar, 30kv – 70kv) 60kv - 140kv(bipolar, 30kv – 70kv) 60kv - 140kvanode grounded kv output accuracy ±0.5% of setting ma output range 10ma – 350ma,42kw maximum 10ma – 420ma / 50kw maximum10ma – 667ma / 80kw maximum 6ma to 900ma,110kw maximum ma regulation/accuracy 2% or 2ma or which iser for 20ma -350ma 2% or 1ma or which islarger for 20ma -420ma 2% or 1ma or which islarger for 20ma -900ma filament output 2 outputs: 15vac @ 0-6aup to 8a available 1 output: 15vac @ 0-6a,up to 15a available 1 output: 10vac @ 0-8a, filament accuracy ±5% of setting ±5% of setting ±2% from 25% to 75%, 5% above filament repeatability ±0.2% starter hss configured to matchx-ray tube used interface custom serial interface rotation up to 120 rpm up to 120 rpm up to 240 rpm configuration single chassis two chassis four chassis grid option n/a dual grid/single filament, 0-4kv @ 0-4khz n/a magnetic zdeflection option n/a ground based single channel beam steering n/a
CTジェネレーター – バリュー
Power:
32kW - 50kW
Voltage:
60kV - 140kV
zシリーズ zシリーズ 出力周波数450khz drシステム用に特別設計 sdk使用でどのようなワークステーションにもシンプルに統合 自動較正 サービスしやすい設計 *注: すべての仕様は予告なく変更される場合があります。最新版についてはこのデータシートの英語pdfをご覧ください。 zシリーズ高周波医療用x線ジェネレーター 高電圧の革新技術で世界のリーダー、スペルマンは、全く一新した高周波数、診断撮像用ジェネレーター、zシリーズを発表します。 これらの極めて小型で髙信頼性のx線ジェネレーターは、診断業界最高の出力周波数450khzと、32kwから80kwの世界クラスの仕様を誇ります。さらに、スペルマンの技術陣はお客様のoem統合を初めから終わりまで支援し、シームレスでスムーズな市場投入のお役に立ちます。zシリーズはほとんどのデジタルインターフェイスとx線室のシステム機構に対応し、最新の技術と世界クラスのサポートを兼ね備えた医療用oemに賢い選択です。 x線撮像オプション 自動露出制御用インターフェイス 照射量計測装置用インターフェイス デュアルスピードスターター お使いのdrソフトウェアにシングルコンソールの統合 specifications (ref. 128126-001 rev g) from our high performance z series to our powerful hfe series*spellman has an imaging solution to meet your unique imaging requirements z series mosfet inverter technology platform: fixed card and cable harness design industry leading output frequency (450 khz) reduced ripple for superior image quality hfe series igbt inverter technology platform: modular card and backplane design high speed ethernet communications port fluoroscopy available *please visit our website or contact sales@spellmanhv.com for more information and specifications for our hfe series spellman... your single source for imaging solutions for over 75 years, spellman high voltage has been the leader in high voltage innovation. we offer an extensive portfolio of x-ray generators and monoblock® integrated x-ray sources for diverse applications such as ct, dr, mammography, bone densitometry, surgical c-arms, and dental imaging. please consult factory regarding product configuration availability and regulatory requirements for specific markets. power level32 kw40 kw50 kw65 kw80 kw input power voltage 3ø/380/400/480 vac input power voltage 3ø/208/220/230 vac input power voltage 1ø/208/230 vac maximum output frequency 450khz tube voltage range 40~150kv tube voltage accuracy ±(5%+1kv) tube current range 10~400ma 10~500ma 10~630ma 10~800ma 10~1000ma tube current accuracy ±(10%+1ma) mas range 0.1~500mas 0.1~1000mas exposure time range 1.0~10000 ms coefficient of linearity ≤ 0.05 coefficient of reproducibility ≤ 0.05 operating modes selection kv/ma/ms, kv/mas, aec, apr anode rotation drive low speed / dual speed starter communication port rs-232 tube calibration automatic aec interface optional dap interface optional
Zシリーズ
Power:
32kW - 80kW
Voltage:
40kV - 150kV
hfe hfeシリーズ 40～80kwの放射線透過写真および透視検査モードでの動作 最も高度なx線管とデジタルワークステーションとの統合化 イーサネット接続により、最も安定した最速のx線ジェネレーター通信をhfeに提供 キャリブレーション、サービス、 アップグレードが最も簡単なx線ジェネレーター 放射線透過写真および透視検査用高周波x線ジェネレーター 品質と信頼性: 成長を続け、世界で年間数千の設置を誇るhfeジェネレーターは、シンプルなサービス性とサポートを可能にする多機能のモジュール式構造を備えています。 サービス性: hfeはサービスと使用が簡単で、絶縁されたブレーカーによりサービスエンジニアは発生器の各セクションを遮断可能で、安全性を確保しながらトラブルシューティングができます。 サブシステムソリューション: 弊社の powered by spellman の取り組みでは、お客様は一流oemメーカーからのその他のx線コンポーネントをスペルマンを通してバンドルソリューションとして購入していただくことができ、コンポーネントを弊社の医療用iso 60601施設で予め試験し、事前に実装するオプションもあります。 放射線透過写真 hfe放射線透過写真シリーズのx線ジェネレーターは市場をリードする信頼性と性能を組み合わせ、弊社の国際販売、サポート、パーツデポで支えられています。 典型的な用途: 汎用放射線透過写真 デジタル放射線透過写真 断層写真 画像誘導治療 放射線透過写真ジェネレーターオプション: コンソール: - 今日最も一般に使用されるdrシステムと統合したシングルコンソールで、スペルマンはdrインターフェイスボード、ミニコンソール、ハンドスイッチを提供- 放射線透過写真メンブレンコンソールは、アナログまたは非内蔵ソリューション用に提供 自動露出制御用インターフェイス 照射量測定デバイスとワークステーションのためのインターフェイスが統合的読み出し すべてのステータータイプに対応 高速スターター お客様のスペース要件を満たす柔軟なキャビネットオプション 入力電力オプション: 1 φおよび3 φ構成 出力電力オプション: 40 kw、50 kw、65 kw、80 kw 透視検査モード 今日の最も高度な用途に使用される透視検査用hfe x線ジェネレーターは、最高性能を追求する強力なエンジンをお客様に提供し、ご使用のリモートまたは従来型のr&f x線室を操作するために直感的なサービスとキャリブレーションguiで駆動されます。 典型的な用途: リモートr&f クラシックr&f 泌尿器学 血管イメージング 分子イメージング 画像誘導治療 蛍光透視ジェネレーターオプション: コンソール: - 今日の市場を牽引するワークステーションプロバイダーへのシングルコンソール統合をサポート- 蛍光透過法メンブレンコンソールも非内蔵ソリューション用に提供 連続透視検査 パルス透視検査 高レベル透視検査 自動輝度安定化 1管と2管の構成に給電 すべてのステータータイプに対応 高速スターター 入力電力オプション: 3 φ構成をサポート 出力電力オプション: 40 kw、50 kw、65 kw、80 kw 主な用途: 一般撮影 デジタル撮影 断層撮影 画像誘導放射線治療
HFeシリーズ
Power:
40kW - 80kW
Voltage:
40kV - 150kV
ct — パフォーマンスシリーズ ct — パフォーマンス *スペルマンのサブシステムの機能について 同じパッケージで50kvまたは80kv 全ての臨床ニーズをカバーする0.5秒の回転で64スライス 線量制御と画質向上のため統合された偏向またはカットオフグリッド プログラム可能な一体型スターター オプションのアノード端接地バージョン 業界標準の全てのx線チューブに対応 ctスキャナーを回転させるための高性能x線ジェネレーター spellman high voltage has been designing, manufacturing and providing ct generators for oem customers for over three decades. we have unrivaled experience being the first provider of a ct generator used in a commercially available continuous rotating ct scanner in 1985. since then spellman has enhanced performance and developed new ct generators year after year, setting the standard for ct generator technology. spellman high voltage has manufactured over 30,000 ct generators. we have the knowledge, capability and experience to provide you with the ct generator technology you need. (ref. 128125-001 rev. b) model designation:ct70pn50 ct70pn80 input power:400vac, 3ø, +15%/-20%, 50/60hz auxiliary input power:220/230vac, 1ø, +15%/-10%, 50/60hz kv output range:60kv - 140kv (bipolar, 30kv - 70kv) kv output accuracy:±0.5% of setting ma output range:10ma - 420ma / 50kw maximum10ma - 667ma / 80kw maximum ma regulation/accuracy:2% or 1ma, whichever is larger, for 20ma - 420ma filament output:1 output: 15vac @ 0-6a, up to 15a available filament accuracy:±5% of setting filament repeatability:±0.2% starter:hss configured to match x-ray tube used interface:custom serial interface rotation:up to 120 rpm configuration:two chassis grid option:dual grid/single filament, 0-4kv @ 0-4khz magnetic z deflection option:ground based single channel beam steering modelct - valuect - performancect - premium 32/42/50kw 50/80kw 110 kw model designation cct70pn32 cct70pn42 cct70pn50 ct70pn50 ct70pn80 ct140n110 input power 400vac, 3ø, +15%/-20%, 50/60hz auxiliary input power 220/230vac, 1ø+15%/-10%, 50/60hz 220/230vac, 1ø+15%/-10%, 50/60hz not required kv output range 60kv - 140kv(bipolar, 30kv – 70kv) 60kv - 140kv(bipolar, 30kv – 70kv) 60kv - 140kvanode grounded kv output accuracy ±0.5% of setting ma output range 10ma – 350ma,42kw maximum 10ma – 420ma / 50kw maximum10ma – 667ma / 80kw maximum 6ma to 900ma,110kw maximum ma regulation/accuracy 2% or 2ma or which iser for 20ma -350ma 2% or 1ma or which islarger for 20ma -420ma 2% or 1ma or which islarger for 20ma -900ma filament output 2 outputs: 15vac @ 0-6aup to 8a available 1 output: 15vac @ 0-6a,up to 15a available 1 output: 10vac @ 0-8a, filament accuracy ±5% of setting ±5% of setting ±2% from 25% to 75%, 5% above filament repeatability ±0.2% starter hss configured to matchx-ray tube used interface custom serial interface rotation up to 120 rpm up to 120 rpm up to 240 rpm configuration single chassis two chassis four chassis grid option n/a dual grid/single filament, 0-4kv @ 0-4khz n/a magnetic zdeflection option n/a ground based single channel beam steering n/a
CT — パフォーマンス
Power:
50kW - 80kW
Voltage:
60kV - 140kV
ct — プレミアムシリーズ ct — プレミアム *スペルマンのサブシステムの機能について最も要求の厳しい臨床アプリケーションにも対応するための<0.25秒の回転で110kw 128+スライス スペクトルイメージングとデュアルエネルギーをサポートするサブmsの立ち上がり時間と立ち下がり時間 偏向、フォーカス、そしてカットオフの為の統合された多機能グリッドにより、線量を制御し、最高の画質を提供。 バイポーラまたはアノード端接地ソリューション フラットエミッターテクノロジーを含む、すべての業界標準x線管に対応 ctスキャナーを回転させるためのプレミアムx線ジェネレーター spellman high voltage has been designing, manufacturing and providing ct generators for oem customers for over three decades. we have unrivaled experience being the first provider of a ct generator used in a commercially available continuous rotating ct scanner in 1985. since then spellman has enhanced performance and developed new ct generators year after year, setting the standard for ct generator technology. spellman high voltage has manufactured over 30,000 ct generators. we have the knowledge, capability and experience to provide you with the ct generator technology you need. (ref. 128125-001 rev. b) model designation:ct140n110 input power:400vac, 3ø, +15%/-20%, 50/60hz auxiliary input power:not required kv output range:60kv - 140kvanode grounded kv output accuracy:±0.5% of setting ma output range:6ma to 900ma, 110kw maximum ma regulation/accuracy:2% or 1ma, whichever is larger, for 20ma - 900ma filament output:1 output: 10vac @ 0-8a filament accuracy:±2% from 25% to 75%, 5% above filament repeatability:±0.2% starter:hss configured to match x-ray tube used interface:custom serial interface rotation:up to 240 rpm configuration:four chassis grid option:n/a magnetic z deflection option:n/a modelct - valuect - performancect - premium 32/42/50kw 50/80kw 110 kw model designation cct70pn32 cct70pn42 cct70pn50 ct70pn50 ct70pn80 ct140n110 input power 400vac, 3ø, +15%/-20%, 50/60hz auxiliary input power 220/230vac, 1ø+15%/-10%, 50/60hz 220/230vac, 1ø+15%/-10%, 50/60hz not required kv output range 60kv - 140kv(bipolar, 30kv – 70kv) 60kv - 140kv(bipolar, 30kv – 70kv) 60kv - 140kvanode grounded kv output accuracy ±0.5% of setting ma output range 10ma – 350ma,42kw maximum 10ma – 420ma / 50kw maximum10ma – 667ma / 80kw maximum 6ma to 900ma,110kw maximum ma regulation/accuracy 2% or 2ma or which iser for 20ma -350ma 2% or 1ma or which islarger for 20ma -420ma 2% or 1ma or which islarger for 20ma -900ma filament output 2 outputs: 15vac @ 0-6aup to 8a available 1 output: 15vac @ 0-6a,up to 15a available 1 output: 10vac @ 0-8a, filament accuracy ±5% of setting ±5% of setting ±2% from 25% to 75%, 5% above filament repeatability ±0.2% starter hss configured to matchx-ray tube used interface custom serial interface rotation up to 120 rpm up to 120 rpm up to 240 rpm configuration single chassis two chassis four chassis grid option n/a dual grid/single filament, 0-4kv @ 0-4khz n/a magnetic zdeflection option n/a ground based single channel beam steering n/a
CT — プレミアム
Power:
110kW - 110kW
Voltage:
60kV - 140kV
