uxrb130p65 monoblock®シリーズ uxrb130p65 1つのコンパクトなアセンブリに統合されたx線管と制御電子機器 診断および操作ログへのアクセスを提供する標準rs-232デジタルインターフェイス 標準のwindowsテストgui 狭ビーム用の7ミクロン焦点スポット ワイドビーム用の8ミクロン焦点スポット 10mm / 14mmのスポットからウィンドウの間隔により、高い幾何学的拡大率を実現 スペルマンのuxrb130p65マイクロフォーカスmonoblock®x線源は、内部マイクロフォーカスx線管に最大130kv @ 65wで給電する高解像度イメージングアプリケーション向けに設計されています。24vdc入力電圧、小型パッケージサイズ、標準rs-232デジタルインターフェイスなどの機能により、uxrb130p65をx線システムに簡単に統合できます。動作電圧の範囲で最適化された小型で丸い焦点サイズ、高倍率、安定した高輝度出力を組み合わせることで、歪みのない優れた品質の2dおよび3d画像を提供します。 主なアプリケーション 工業用x線： 回路基板および電子部品の検査 金属およびプラスチック部品の高解像度非破壊検査 産業用マイクロct バッテリー検査 医用x線： 生命科学アプリケーション用のマイクロct (ref. 128082-001 rev. e)   narrow beam benefits (standard):the small round spot is optimized over the range of kv and power to provide distortion free images. operated at 4 watts yields a 6 micron spot for high resolution imaging. the 14mm spot to window spacing offers high geometric magnification. narrow beam x-ray characteristics (standard):spot ellipticity:±20% @ 16 watts, 130kv (either axis referred to average)beam geometry:≥ 53°, round beam, uniform beam profile in any directionspot to window spacing:14mm ±0.5mmwindow diameter ≈19mmwindow material and thickness:beryllium, 0.25mmtarget material:tungsten wide beam benefits (wb option):the 115 degree round beam is well suited for automatedinspection where a large field of view is required for maximum throughput or off angled views. the 10mm spot to window spacing provides superior high geometricmagnification.wide beam x-ray characteristics (wb option):voltage measured across the x-ray tube is within ±2% of the programmed valuespot ellipticity:±20% @ 16 watts, 130kv (either axis referred to average)cone of illumination:115°, round beam, uniform beam profile in any directionspot to window spacing:10mm ±0.5mmwindow diameter (uncollimated):≈38mmwindow material and thickness:beryllium, 0.51mmtarget material:tungsten input voltage:+24-27vdc input current:<6 amps anode supply:output voltage:20kv to 130kv (referenced to cathode gun supply)output current:up to 0.5ma, from 20kv to 130kv cooling:internal fan is incorporated. adequate air circulation around unit must be provided. weight:standard: 30lbs. (13.60kg) standard/extended tube: 34lbs. (15.40kg) light weight (lw option): 23lbs. (10.43kg) light weight/extended tube: 27lbs. (12.24kg) regulatory approvals: compliant to eec emc directive. compliant to eec low voltage directive options:wb: wide beamet: extended tube (wide beam only)lw: light weight parameternarrow beamwide beam operating voltage range 45-130kv 50-130kv maximum power 65w, 130kv 65w, 130kv maximum beam current 0.500ma 0.500ma spot size 4 watt ≤ 7μ, 45-130kv ≤ 8μ, 50-130kv spot size 8 watt ≤ 10μ, 45-130kv ≤ 14μ, 50-130kv spot size 16 watt ≤ 22μ, 45-130kv ≤ 24μ, 50-130kv spot size 32 watt ≤ 48μ, 70-130kv ≤ 48μ, 70-130kv spot size 40 watt ≤ 60μ, 80-130kv ≤ 60μ, 80-130kv spot size 65 watt ≤ 100μ, 130kv ≤ 100μ, 130kv how to order: standard (narrow beam) part no.: μxrb130p65nb wide beam option part no.: μxrb130p65wb wide beam option and extension tube part no.: μxrb130p65wbet 主な用途: マイクロct 非破壊検査 バッテリー検査 pcb検査

xrb011 monoblock®シリーズ xrb011 一体型hv電源、フィラメント電源、x線管、ビームポートおよび制御電子回路 小型軽量 あらゆる物理的方向に取付け可能 アナログまたはデジタルのコントロールインターフェイス 80kv、20～50w x線源 スペルマンのmonoblock®x線発生源のxrb011シリーズは oemアプリケーション向けに設計されており、内部のx線管に 最大20wもしくは50wで、80kvまでの電力を供給します。 24vdc入力電圧、小型パッケージ・サイズ、さらに標準でアナ ログ・インターフェース、rs-232/イーサネット・デジタル・ インターフェース搭載という特徴から、xrb011をお客様のx 線分析装 に容易に組み込むことが可能です。当社独自のエミッ ション制御回路はx線管電流の調整に優れており、しかも際立っ た安定性を提供します。 用途 医療用x線：四肢、生検画像 パルス式蛍光x線（詳しくはお問い合わせ下さい。） 産業用x線：部品検査、非破壊検査 (ref. 128090-001 rev. af) x-ray characteristics: tube type:micro focus tube focal spot:33µm nominal, 50µm max. (iec 336) beam filter:ultem 0.060. (1.5mm)oil 0.175. (4.4mm) beam geometry:symmetrical 40° cone input voltage: 20w:24vdc ±1v @ 2.5a 50w:24vdc ±1v @ 4a x-ray tube voltage:nominal x-ray tube voltage is adjustable between 35kv to 80kv x-ray tube current: 20w:0-250µa over specified tube voltage range 50w:0-700µa over specified tube voltage range x-ray tube power:20/50w, maximum continuous voltage regulation: line:±0.5% for a ±1v change of nominal input line voltage load:±0.1% for a load change of 25µa to maximum rated current voltage accuracy:voltage measured across the x-ray tube is within ±1% of the programmed value voltage risetime:ramp time shall be =250ms from 10% to 90% of maximum rated output voltage voltage temperature coefficient:≤100ppm/°c over temperature fault:indicates that the internal oil temperature has exceeded 65° c. the high voltage output will be disabled. toggling the x-ray on command off and on will reset the fault. over voltage fault:an overvoltage (ov) fault is detected when the output voltage exceeds 82kv. the high voltage output will be disabled. toggling the x-ray on command off and on will reset the fault. voltage ripple:1% peak to peak current regulation: line:±0.5% for a ±1v change of nominal input line voltage load:±0.5% for a voltage change of 35kv to 80kv current accuracy:current measured through the x-ray tube is within ±2.5% of the programmed value over current fault:an overcurrent (oc) fault is detected when the emission current exceeds 275µa (20w model) and 710µa (50w model). toggling the x-ray on command off and on will reset the fault. arc intervention:one arc fault. the high voltage output will be disabled. toggling the x-ray on command off and on will reset the fault. filament configuration:internal high frequency ac filament drive with closed loop filament emission control

xrb100n100 monoblock®シリーズ xrb100n100 一体型hv電源、フィラメント電源、x線管、ビームポートおよび制御電子回路 小型軽量 ユニバーサル入力、内蔵emiフィルターによる力率改善 あらゆる物理的方向に取付け可能 アナログ制御インターフェイスと標準rs-232デジタルインターフェイス *注: すべての仕様は予告なく変更される場合があります。最新版についてはこのデータシートの英語pdfをご覧ください。 スペルマンのx線源monoblock®xrb100シリーズは、oemアプリケーション向けに設計されており、内部のx線管に100ワットで最大100kvまでの電力を供給します。ユニバーサル入力、小型パッケージ、標準アナログ、rs-232デジタル・インターフェースなどの機能により、xrb100をお客様のx線装置に容易に組み込むことが可能です。独自のエミッション制御回路はx線管電流の調整に優れており、際立った安定性を提供します。 用途 x線走査、食品検査、液体レベル確認およびセキュリティ (ref. 128072-001 rev. l) x-ray characteristics: tube type:stationary anode, tungsten target focal spot:0.5mm (iec 336) beam filter: lexan:3.2mm oil:10mm ±0.1mm glass:1.8mm max beam geometry:symmetrical fan 74° x 10° ±1° input voltage:power factor corrected input 0.98, 100-240vac ±10%50/60hz, 2a, maximum x-ray tube voltage:nominal x-ray tube voltage is adjustable between40kv to 100kv x-ray tube current:100ua to 1ma over specified tube voltage range x-ray tube power:100w, maximum continuous voltage regulation: line:±0.1% of maximum output voltage over a±10% change of nominal input line voltage load:±0.1% of maximum rated voltage for 100ua to 1ma load change voltage accuracy:voltage measured across the x-ray tube is within ±2% of the programmed value voltage risetime:ramp time shall be 1 second from 10% to 90% of maximum rated output voltage voltage overshoot:5% of maximum voltage, to return within 2.5% of maximum voltage in less than 50ms voltage ripple:0.5% peak to peak of maximum voltage for frequencies≤1khz emission current parameters current regulation: line:±0.5% of rated output current over a±10% change of nominal input line voltage load:±0.5% of rated output current for a change from 50% to 100% of rated output voltage current accuracy:current measured through the x-ray tube is within ±1% of the programmed value current risetime:ramp time shall be 1 second from 10% to 90% of maximum rated current arc intervention:3 arcs in 10 seconds with a 200ms quench = shutdown filament configuration:internal high frequency ac filament drive with closed loop filament emission control

xrb80n100 monoblock® xrb80n100 高圧電源、フィラメント電源、x線管、ビームポート、制御回路を一体化 小型・軽量 ユニバーサル入力対応、力率改善（pfc）およびemiフィルタを内蔵 あらゆる方向での取り付けが可能 アナログ制御インターフェースおよび標準rs-232デジタルインターフェースを搭載 80kv, 100w x-ray source spellman社のxrb80n100 monoblock® x線源は、最大80kv・100wで内部x線管を駆動するoem用途向けに設計されています。ユニバーサル入力、小型パッケージ、標準的なアナログおよびrs-232デジタルインターフェースといった特長により、お客様のx線システムへの組み込みが容易です。xrb80n100は、ファンビーム（標準）またはコーンビーム（オプション）のビーム形状を選択可能です。独自の放射制御回路により、x線管電流の優れたレギュレーションと卓越した安定性を実現しています。 xrb80n100 monoblock® 一体型x線源の主な用途： x線スキャン：骨密度測定 厚さ測定 食品検査 充填レベル確認 小包検査 (ref. 128065-001 rev. y) x-ray characteristics: focal spot:0.5mm (iec 336) beam filter: ultem:3.30mm ±0.15mm oil:8mm ±0.1mm glass:1.8mm ±0.25mm be:0.8mm beam geometry: fan:standard. the beam angular coverage will be 75° with the beam plane perpendicular to the x-ray tube axis and 13° wide. cone:optional. 25° cone beam input voltage:power factor corrected input 0.98, 100-240vac ±10%50/60hz, 2a, maximum x-ray tube voltage:nominal x-ray tube voltage is adjustable up to 80kv x-ray tube current:150ua to 1.25ma over specified tube voltage range x-ray tube power:100w, maximum continuous voltage regulation: line:±0.05% of maximum output voltage over a ±10% change of nominal input line voltage load:±0.1% of maximum rated voltage for 150ua to 1.25ma load change voltage accuracy:voltage measured across the x-ray tube is within ±2% of the programmed value voltage risetime: standard:ramp time shall be 500ms from 10% to90% of maximum rated output voltage optional:5 seconds. specify at time of order voltage overshoot:5% of maximum voltage, to return within 2.5% ofmaximum voltage in less than 100ms voltage ripple:1% peak to peak of maximum voltage forfrequencies≤1khzemission current parameters current regulation: line:±0.05% of rated output current over a ±10% change of nominal input line voltage load:±0.1% of rated output current for a change from 50% to 100% of rated output voltage current accuracy:current measured through the x-ray tube is within ±2% of the programmed value current risetime: standard:ramp time shall be 500ms from 10% to 90% of maximum rated current optional:5 seconds. specify at time of order arc intervention:3 arcs in 10 seconds with a 200ms quench = shutdown filament configuration:internal high frequency ac filament drive with closed loop filament emission control

xrb80pn100hr monoblock®シリーズ xrb80pn100hr 高圧電源、フィラメント電源、ｘ線管、ビームポート、制御電子機器を一体化 コンパクトで軽量 ユニバーサル入力、内部emiフィルターで力率補正 あらゆる方向に取り付け可能 アナログ監視インターフェースと標準rs-232デジタルプログラムおよびモニターインターフェース データロギングとファームウエア制御のx線管シーズニング（スマートコントローラーオプションのみ） スペルマンのx線源monoblock® xrb80n100hrは、oemアプリケーション向けに設計されており、内部のx線管に100ワットで最大80kvまでの電力を供給します。ユニバーサル入力、小型パッケージ、標準アナログ、rs-232デジタル・インターフェースなどの機能により、xrbをお客様のx線装置に容易に組み込むことが可能です。xrb80n100hrは、ファンビーム（標準）またはコーンビーム（オプション）のビーム形状があります。独自のエミッション制御回路はx線管電流の調整に優れており、際立った安定性を提供します。 xrb80pn100hrは、長いフィールド寿命を実現するよう設計されており、3年間の保証が付いています。 用途: x線スキャン 厚さ測定 食品検査 充填レベルの確認 小包検査 (ref. 128118-001 rev. n) x-ray characteristics: focal spot:0.8mm (iec 336) standard0.5mm (iec 336) optional beam filter: ultem:3.00mm ±0.15mm oil:7.5mm ±0.25mm glass:1.7mm ±0.2mm be:0.8mm beam geometry: fan:standard. the beam angular coverage will be 80° with the beam plane perpendicular to the x-ray tube axis and 20° wide (with a 2° tolerance) cone:optional. 20° cone beam (with a 2° tolerance) input voltage:power factor corrected input 0.98, 100-240vac ±10% 50/60hz, 2a maximum x-ray tube voltage:nominal x-ray tube voltage is adjustable 40kv (±20kv) to 80kv (±40kv) x-ray tube current:150ua to 2.00ma over specified tube voltage range (100w max.) x-ray tube power:100w, maximum continuous voltage regulation: line:±0.05% of maximum output voltage over a ±10% change of nominal input line voltage load:±0.1% of maximum rated voltage for 150ua to 2.00ma load change voltage accuracy:voltage measured across the x-ray tube is within ±2% of the programmed value voltage risetime: standard:ramp time shall be <500ms from 10% to 90% of maximum rated output voltage voltage ripple:0.5% peak to peak of maximum voltage for frequencies ≤1khzemission current parameters current regulation: line:±0.05% of rated output current over a ±10% change of nominal input line voltage load:±0.1% of rated output current for a change from 50% to 100% of rated output voltage current accuracy:current measured through the x-ray tube is within ±2% of the programmed value current risetime: standard:ramp time shall be <500ms from 10% to 90% of maximum rated current arc intervention:4 arcs in 10 seconds with a 100ms quench/100ms re-ramp = shutdown filament configuration:internal ac filament drive with closed loop filament emission control analog monitoring interface:ground referenced 0 to 9vdc for all monitoring signals. how to order: standard: part no.: xrb80pn100hr cone beam option part no.: xrb80pn100hr/cb 0.5mm focal spot option part no.: xrb80pn100hr/.5mm 80° x 10° narrow fan beam option part no.: xrb80pn100hr/nf cable option: part no.: xrb*)pn100hr/ra smart controller option part no.: xrb80pn100hr/sc

xrbd monoblock®シリーズ xrbd コンパクトで軽量 ユニバーサル入力、力率補正 あらゆる方向に取り付け可能 アナログモニタリングインターフェイス、標準rs-232デジタルインターフェイス、およびイーサネット データロギングおよびファームウェア制御のx線管シーズニング 100w、210w、350wおよび500w x線源 スペルマンのxrbdシリーズのmonoblock® x線源は、100w、210w、350w、500wの電力レベルで160kvの内部バイポーラx線管に電力を供給するoemアプリケーション向けに設計されています。ユニバーサル入力、コンパクトなパッケージサイズ、標準のrs-232デジタルインターフェイスなどの機能により、xrbdモデルをx線システムに簡単に統合できます。各xrbdモデルには、ファンビーム（標準）またはコーンビーム（オプション）のビーム形状があります。独自のエミッション制御回路により、抜群の安定性能とともに、x線管電流の優れた制御が可能になります。 代表的なアプリケーション 食品検査システム、充填レベル確認システム、セキュリティスキャンシステム、産業用ndtシステム、厚さ/メッキ測定システム (ref. 128132-001 rev. l) options:cbcone beam.5mm beam filter:st-te, ra-se, ra-tesee page 4 for cable options. x-ray characteristics: focal spot:0.8mm (iec 336)0.5mm (iec 336) optional beam filter: ultem:1.50mm ±0.15mm oil:9.0mm ±0.25mm glass:1.7mm ±0.2mm be:0.8mm beam geometry: fan:standard. the beam angular coverage will be 80° with the beam plane perpendicular to the x-ray tube axis and 12° wide (with a 2° tolerance) cone:optional. 40° cone beam (with a 2° tolerance) input voltage:100-240vac, ±10%, 50/60 hertz, .98 power factor input current:100w @ 1.4a210w @ 2.8a350w @ 4.6a500w @ 6.6a x-ray tube voltage:see table. minimum kv for emission current 35kv x-ray tube current:see table. minimum emission current 150ua x-ray tube power:see table voltage regulation: line:±0.05% of maximum output voltage over a ±10% change of nominal input line voltage load:±0.1% of maximum rated voltage for 150ua to full rated load change voltage accuracy:voltage measured across the x-ray tube is within ±2% of the programmed value voltage risetime:standard ramp time shall be <500ms from 10% to 90% of maximum rated output voltage voltage ripple:0.5% peak to peak of maximum voltage for frequencies ≤1khzemission current parameters current regulation: line:±0.05% of rated output current over a ±10% change of nominal input line voltage load:±0.1% of rated output current for a change from 50% to 100% of rated output voltage current accuracy:current measured through the x-ray tube is within ±2% of the programmed value current risetime: standard:ramp time shall be <500ms from 10% to 90% of maximum rated current arc intervention:4 arcs in 10 seconds with a 100ms quench/100ms re-ramp = shutdown filament configuration:internal ac filament drive with closed loop filament emission control model selection table modelmaximum voltagemaximum currentmaximum power xrbd160pn100 160kv 1ma 100 watts xrbd160pn210 160kv 2.1ma 210 watts xrbd160pn350 160kv 3.5ma 350 watts xrbd160pn500 160kv 4ma 500 watts

xrbhr monoblock® x線ジェネレーター xrbhr コンパクトで軽量 ユニバーサル入力、力率改善回路 あらゆる向きに取り付け可能 アナログモニターインターフェース、標準rs-232デジタルインターフェースとイーサネット data logging and firmware controlled x-ray tube seasoning 100w, 210w, 350w and 500w x-ray source スペルマンのxrbhr（hr:高信頼性）シリーズのmonoblock®x線源は、100w、210w、350w、および500wの出力レベルで、80kvおよび100kvのバイポーラx線管を用いており、oemアプリケーション向けに設計されています。ユニバーサル入力、コンパクトなパッケージサイズ、標準rs-232デジタルインターフェースなどの機能により、お客様のx線システムにxrbhr モデルを簡単に統合できます。各xrbhrモデルは、ファン形（標準）またはコーン形（オプション）のビーム形状がございます。独自のエミッション制御回路は、非常に安定した性能でx線管電流を制御します。xrbhrシリーズは、長いフィールド寿命を実現するよう設計されており、3年間の保証が付いています。 代表的なアプリケーション 食品検査装置、充填レベル検査装置、セキュリティスキャンシステム、産業用ndtシステム、厚さ/メッキ測定システム。 (ref. 128132-001 rev. w) options:cbcone beam.5mm.5mm focal spot x-ray tubest-tesee cable optionsra-sesee cable optionsra-tesee cable options x-ray characteristics: focal spot:0.8mm (iec 336) standard0.5mm (iec 336) optional beam filter: ultem:1.50mm ±0.15mm oil:9.0mm ±0.25mm glass:1.7mm ±0.2mm be:0.8mm beam geometry: fan:standard. the beam angular coverage will be 80° with the beam plane perpendicular to the x-ray tube axis and 12° wide (with a 2° tolerance) cone:optional. 40° cone beam (with a 2° tolerance) input voltage:100-240vac, ±10%, 50/60 hertz, .98 power factor input current:100w @ 2a210w @ 4a350w @ 6a500w @ 8a x-ray tube voltage:see table. minimum kv for emission current 35kv x-ray tube current:see table. minimum emission current 150ua x-ray tube power:see table voltage regulation: line:±0.05% of maximum output voltage over a ±10% change of nominal input line voltage load:±0.1% of maximum rated voltage for 150ua to full rated load change voltage accuracy:voltage measured across the x-ray tube is within ±2% of the programmed value voltage risetime:standard ramp time shall be <500ms from 10% to 90% of maximum rated output voltage voltage ripple:0.5% peak to peak of maximum voltage for frequencies ≤1khzemission current parameters current regulation: line:±0.05% of rated output current over a ±10% change of nominal input line voltage load:±0.1% of rated output current for a change from 50% to 100% of rated output voltage current accuracy:current measured through the x-ray tube is within ±2% of the programmed value current risetime: standard:ramp time shall be <500ms from 10% to 90% of maximum rated current arc intervention:4 arcs in 10 seconds with a 100ms quench/100ms re-ramp = shutdown filament configuration:internal ac filament drive with closed loop filament emission control

xrb180pn200 monoblock® xrb180pn200 180kvで200w x線管電流：0.5ma～1.1ma 焦点距離 0.8 x 0.8mm (公称) (iec60336) 力率補正入力 0.98 100vac to 240vac, ±10% 注：すべての仕様は予告なく変更されることがあります。最新の改訂版については、このデータシートの 英語版pdf を参照してください。 スペルマンのxrb180pn200は、最大180kv、200wで動作する一体型x線源で、oemユーザに重要な検査やスクリーニング・アプリケーション用のコンパクトなプラグアンドプレイmonoblockを提供します。25°の角度を持つ固定陽極x線管を搭載し、80°x 4°のファンビームを提供します。独自のエミッション制御回路により、x線管電流の優れた制御を実現し、業界をリードする線量安定性と画質を提供します。このコンパクトなモデルには、標準的なアナログとrs-232デジタル制御が付属しています。このプラットフォームは、特定のoemシステム要件に合わせてカスタマイズすることができます。 代表的なアプリケーション 航空保安検査：受託手荷物/eds、検問所車両検査、一般ndt、食品検査 (ref. 128085-001 rev. a) x-ray characteristics: tube type:stationary anode, tungsten target focal spot:0.8 x 0.8mm nominal (iec60336) beam filter:consists of oil and the curved ultem 0.079'' +/-0.01''. inherent filtration in the x-ray tube is 1mm be, 1.5mm +/-10% glass. beam geometry:fan of 80° x 4°, ±1% anode angle:25° input voltage:power factor corrected input to 0.98. 100vac to 240vac, ±10%, 50/60 hertz. 5a, maximum x-ray tube voltage:nominal x-ray tube voltage is adjustable between 90kv to 180kv. voltage accuracy:the high voltage measured at the x-ray tube will be within ±1% of the selected value. voltage ripple:ripple will be ≤0.2% of maximum rated voltage for frequencies ≤1khz voltage regulation:< ±0.1% for ±10% of nominal input line change< ±0.1% for 0.5ma to 1.11ma load change voltage overshoot:kv overshoot will return within 5% of full voltage in less than 10ms risetime:the voltage and current risetime is controlled by a ramping circuit. ramp time is less than 0.5 second from 10% to 90% of output voltage and current. x-ray tube current:0.5ma to 1.1ma @ 180kv, 200 watts maximum current accuracy:<±1% of the selected value. current regulation:<0.5% at 90-180kv, 0.5ma to 1.1ma arc intervention:unit will detect a single arc but hv will not shut down. if multiple arcs occur (4 in 10 seconds) then the unit will shut down. filament configuration:internal high frequency ac filament drive operated in current mode with closed loop filament emission control.

xrb80pn320 monoblock®シリーズ xrb80pn320 一体型hv電源、フィラメント電源、x線管、ビームポートおよび制御電子回路 小型軽量 あらゆる物理的方向に取付け可能 標準rs-232デジタルインターフェイス *注: すべての仕様は予告なく変更される場合があります。最新版についてはこのデータシートの英語pdfをご覧ください。 80kv、320w x線源 スペルマンのx線源monoblock® xrb80n100は、oemアプリケーション向けに設計されており、内部のx線管に320ワットで最大80kvまでの電力を供給します。ユニバーサル入力、小型パッケージ、標準アナログ、rs-232デジタル・インターフェースなどの機能により、xrbをお客様のx線装置に容易に組み込むことが可能です。標準モデルは、ファンビームのビーム形状です。独自のエミッション制御回路はx線管電流の調整に優れており、際立った安定性を提供します。 用途 x線スキャン：食品検査、液体レベル確認およびセキュリティ (ref. 128091-001 rev. l) x-ray characteristics: tube type:glass tube, tungsten target, be filter focal spot options:0.8mm x 0.8mm (iec 336) beam filter:5052 al, 0.040" (±0.01") beam geometry:asymmetrical fan 80° x 10° ±2° input voltage:200-264vac, 50/60hz, 4.0a max x-ray tube voltage:nominal x-ray tube voltage is adjustable between 40kv to 80kv x-ray tube current:0.5ma to 4ma over specified tube voltage range x-ray tube power:320w maximum continuous voltage regulation: line:±0.05% for a ±10% input line change load:±0.05% for a 0.5ma to 4ma load change voltage accuracy:voltage measured across the x-ray tube is within ±2% of the programmed value voltage risetime:ramp time shall be <500ms from 10% to 90% of rated output voltage overshoot:within 5% of rated voltage in <10ms voltage ripple:≤1% p-p of rated voltage @ 1khz current regulation: line:±0.5% @ 50-100% v nominal over specified line range load:±0.5% @ 50-100% v nominal over specified load range current accuracy:current measured through the x-ray tube is within ±2% of the programmed value current risetime:<500ms from 10% to 90% of rated output arc intervention:4 arcs in 10 seconds = shutdown filament configuration:internal high frequency ac filament drive with closed loop filament emission control

xrb200pn400 monoblock® xrb200pn400 一体型hv電源、フィラメント電源、x線管、ビームポートおよび制御電子回路 小型軽量 ユニバーサル入力、力率改善 あらゆる物理的方向に取り付け可能 アナログ監視と標準rs-232デジタルインターフェイス *注: すべての仕様は予告なく変更される場合があります。最新版についてはこのデータシートの英語pdfをご覧ください。 200kv、400w x線源 スペルマンのx線源monoblock® xrb200pn400は、oemアプリケーション向けに設計されており、内部のx線管に400ワットで最大200kvまでの電力を供給します。ユニバーサル入力、小型パッケージ、標準アナログ、rs-232デジタル・インターフェースなどの機能により、xrbをお客様のx線装置に容易に組み込むことが可能です。標準モデルは、ファンビームのビーム形状です。独自のエミッション制御回路はx線管電流の調整に優れており、際立った安定性を提供します。 典型的な用途: x線スキャン: 食品検査 充填レベル確認 セキュリティ用途 (ref. 128085-001 rev. h) x-ray characteristics: tube type:glass tube, tungsten target, be filter focal spot:0.8mm x 0.5mm (iec336) beam filter:glass 1.8mm, oil 10mm, aluminum 1mm beam geometry:symmetrical fan 85° x 10° ±1° input voltage:100vac-240vac ±10%, 50/60hz, 6a maximum x-ray tube voltage:nominal x-ray tube voltage is adjustable between 100kv to 200kv x-ray tube current:0.5ma to 2ma over specified tube voltage range x-ray tube power:400w maximum continuous (350w average without external forced air) voltage regulation: line:±0.1% for a ±10% input line change load:±0.1% for a 0.5ma to 2ma load change voltage accuracy:voltage measured across the x-ray tube is within ±1% of the programmed value voltage risetime:<1 second from 10% to 90% of rated output voltage overshoot:5% in less than 100ms voltage ripple:≤0.2% p p of rated maximum voltage current regulation: line:±0.1% @ 100-200kv, 0.25ma to 2ma load:±0.5% @ 100-200kv, 0.25ma to 2ma current accuracy:current measured through the x-ray tube is within ±1% of the programmed value current risetime:<1 second from 10% to 90% of rated output arc intervention:4 arcs in 10 seconds = shutdown filament configuration:internal high frequency ac filament drive with closed loop filament emission control digital interface:rs-232 interface. control software:a demo gui for engineering evaluations will be provided for the rs-232 digital interface upon request. interlock signals:a hardware interlock function is provided operating temperature:0°c to +40°c storage temperature:-40°c to +70°c humidity:5% to 95% relative humidity, non-condensing cooling:heat exchanger w/fan and oil pump, powered from 24vdc, 2a power supply (customer provided). external forced air cooling if needed to keep oil temperature below 55°c input line connector:3 pin phoenix contact 1829167

xrb200pn400/2 monoblock® xrb200pn400/2 200kvおよび400w x線管電流: 0.5ma から 2.0ma @ 200kv 85°x4°の対称ファンビーム、±1% 力率は0.98 100vacから240vac、±10% ロギングおよびファームウェア制御によるx線管シーズニング スペルマンのxrb200pn400/2は、最大200kv、400wで動作する一体型x線源で、重要な検査やスクリーニングのアプリケーション向けにコンパクトなプラグアンドプレイmonoblock®をoemユーザーに提供します。15°の角度を持つ固定陽極x線管を搭載し、85°×4°の対称ファンビームを提供します。独自のエミッション制御回路により、x線管電流の優れた制御を実現し、業界をリードする線量安定性と画質を提供します。このコンパクトなモデルには、標準的なアナログとrs-232デジタル制御が付属しています。このプラットフォームは、特定のoemシステム要件に合わせてカスタマイズすることができます。 代表的なアプリケーション 航空保安検査、受託手荷物/eds車両検査、貨物検査、一般ndt (ref. 128085-001 rev. b) x-ray characteristics: tube type:stationary anode, tungsten target focal spot:0.8 x 0.8mm nominal (iec60336) beam filter:glass 2.1mm, maximum. oil 18mm. beam geometry:symmetrical fan of 85° x 4°, ±1% anode angle:15° input voltage:power factor corrected input to 0.98. 100vac to 240vac, ±10%, 50/60 hertz. 6 amps, maximum x-ray tube voltage:nominal x-ray tube voltage is adjustable between 100kv to 200kv voltage accuracy:the high voltage measured at the x-ray tube will be within ±1% of the selected value. voltage ripple:ripple will be 1% of maximum rated voltage for frequencies ≤1khz. voltage regulation:< ±0.1% for ±10% of nominal input line change< ±0.1% for 0.5ma to 2ma load change voltage overshoot:kv overshoot will return within 5% of full voltage in less than 100ms. risetime:the voltage and current risetime is controlled by a ramping circuit. ramp time is less than 1.0 second from 10% to 90% of output voltage and current. x-ray tube current:0.5ma to 2.0ma @ 200kv, 400 watts maximum current accuracy:<±1% of the selected value. current regulation:<0.5% at 100 - 200 kv, 0.5ma to 2.0ma arc intervention:unit will detect a single arc but hv will not shut down. if multiple arcs occur (4 in 10 seconds) then the unit will shut down. filament configuration:isolated high frequency ac filament drive operated in current mode with closed loop thermionic filament emission control. digital interface:the rs-232 and ethernet interfaces allow for programming of the voltage, current and x-ray enable. provides monitoring for voltage, current and oil temperature. tolerance is 3%. control software:a demo gui is available for engineering evaluation. operating temperature:0°c to +40°c storage temperature:-40°c to +70°c humidity:10% to 95% relative humidity, non-condensing. cooling:heat exchanger with fan and oil pump. customer provided +24vdc @ 3a is required. in certain situations, external cooling fans of 250cfm may be required to maintain tank/oil temperature below 55°c. input line connector:3 pin phoenix contact, p/n 1829167. mating connector provided with unit.

xrb160pn480/1 monoblock® xrb160pn480/1 一体型hv電源、フィラメント電源、x線管、ビームポートおよび制御電子回路 小型軽量 内蔵emiフィルターによる力率改善 あらゆる物理的方向に取付け可能 アナログ監視と標準rs-232デジタルインターフェイス 160kv, 480w x線源, x線ジェネレーター スペルマンのx線源monoblock® xrb160pn480/1は、oemアプリケーション向けに設計されており、内部のx線管に480ワットで最大160kvまでの電力を供給します。力率補正、小型パッケージ、標準アナログ、rs-232デジタル・インターフェースなどの機能により、xrbをお客様のx線装置に容易に組み込むことが可能です。標準モデルは、ファンビームのビーム形状です。独自のエミッション制御回路はx線管電流の調整に優れており、際立った安定性を提供します。 x-ray scanning: food inspection fill level confirmation security applications x-ray characteristics: tube type:glass tube, tungsten target, be filter focal spot:0.8mm x 0.8mm (iec336) beam filter:curved 1mm a beam geometry:asymmetrical fan 80° x 10° ±2° input voltage:220vac, ±10%, 50/60hz, 6.5a max x-ray tube voltage:nominal x-ray tube voltage is adjustable between 80kv to 160kv x-ray tube current:0.25ma to 3ma over specified tube voltage range x-ray tube power:500w, maximum continuous voltage regulation: line:±0.1% for a ±10% input line change of nominal input line voltage load:±0.1% for a 0.25ma to 3ma load change voltage accuracy:voltage measured across the x-ray tube is within ±2% plus 1.785kv of the programmed value voltage risetime:ramp time shall be =2 seconds from 10% to 90% of rated output voltage overshoot:±1% switching between 90kv to 160kv @ 0.25ma voltage ripple:≤0.1% of rated voltage from 10hz to 1khz current regulation: line:±0.5% @ 80-160kv, 0.25ma to 3ma load:±0.5%, 0.25ma to 3ma current accuracy:current measured through the x-ray tube is within 2% of the programmed value current risetime:≤2 seconds from 10% to 90% of rated output arc intervention:4 arcs in 10 seconds = shutdown filament configuration:internal high frequency ac filament drive with closed loop filament emission control

xrb160pn480/2 monoblock® xrb160pn480/2 一体型hv電源、フィラメント電源、x線管、ビームポートおよび制御電子回路 小型軽量 ユニバーサル入力、力率改善 あらゆる物理的方向に取付け可能 アナログ制御インターフェイスと標準rs-232デジタルインターフェイス *注: すべての仕様は予告なく変更される場合があります。最新版についてはこのデータシートの英語pdfをご覧ください。 160kv、480w x線源 スペルマンのx線源monoblock® xrb160pn480/2は、oemアプリケーション向けに設計されており、内部のx線管に480ワットで最大160kvまでの電力を供給します。ユニバーサル入力、小型パッケージ、標準アナログ、rs-232デジタル・インターフェースなどの機能により、xrbをお客様のx線装置に容易に組み込むことが可能です。標準モデルは、ファンビームのビーム形状です。独自のエミッション制御回路はx線管電流の調整に優れており、際立った安定性を提供します。 用途 x線スキャン：食品検査、液体レベル確認およびセキュリティ (ref. 128087-001 rev. j) x-ray characteristics: tube type:glass tube, tungsten target, be filter focal spot:0.8mm x 0.8mm (iec336) beam filter:1mm curved window beam geometry:asymmetrical fan 80° x 10° ±2° input voltage:100-240vac ±10%, 50/60hz, 6.5a max; 12vdc @ 5a x-ray tube voltage:nominal x-ray tube voltage is adjustable between80kv to 160kv x-ray tube current:0.25ma to 3ma over specified tube voltage range x-ray tube power:500w, maximum voltage regulation: line:±0.1% for a ±10% input line change of nominal input line voltage load:±0.1% for a 0.3ma to 3ma load change voltage accuracy:voltage measured across the x-ray tube is within ±1% of the programmed value voltage risetime:ramp time shall be <1 second from 10% to 90% of rated output voltage overshoot:within 5% of rated voltage in <10ms voltage ripple:0.1% p p of rated voltage @ ≤1khz current regulation: line:±0.1% for a ±10% input line change of nominal input line voltage load:±0.5% @ 80-160kv, 0.3ma to 3ma current accuracy:current measured through the x-ray tube is within ±1% of the programmed value current risetime:<1 second from 10% to 90% of rated output arc intervention:4 arcs in 10 seconds with a 200ms quench = shutdown filament configuration:internal high frequency ac filament drive with closed loop filament emission control ac input power j1 6 pin connector pinsignalparameters 1 line line 2 ground ground 3 neutral neutral analog interface—jb15 10 pin phoenix contact pinsignalparameters 1 x-ray signal +24vdc =enable x-ray, 0vdc/open = disable x-ray, zin=2.2kω 2 x-ray signal return signal return 3 n/c n/c 4 kv monitor 0-10vdc = 0 to 178kv, zout = 10kω 5 signal ground signal ground 6 ma monitor 0-10vdc = 0 to 3.4ma, zout = 10kω 7 fault signal open collector, high (open) = no fault, 35vdc @10ma maximum 8 hv on lamp relay n/o relay normally open, 50vdc @ 1a maximum 9 hv on lamp relay common relay common, 50vdc @ 1a maximum 10 hv on lamp relay n/c relay normally closed ,50vdc @ 1a maximum led indicators indicatorsignal namecondition illuminated when... led 1 ot over temperature occurs led 2 arc flt arc fault occurs led 3 uv low kv occurs led 4 ov high kv occurs led 5 uc low ma occurs led 6 oc high ma occurs led 7 x-ray on x-rays are enabled led 8 pwr power is on

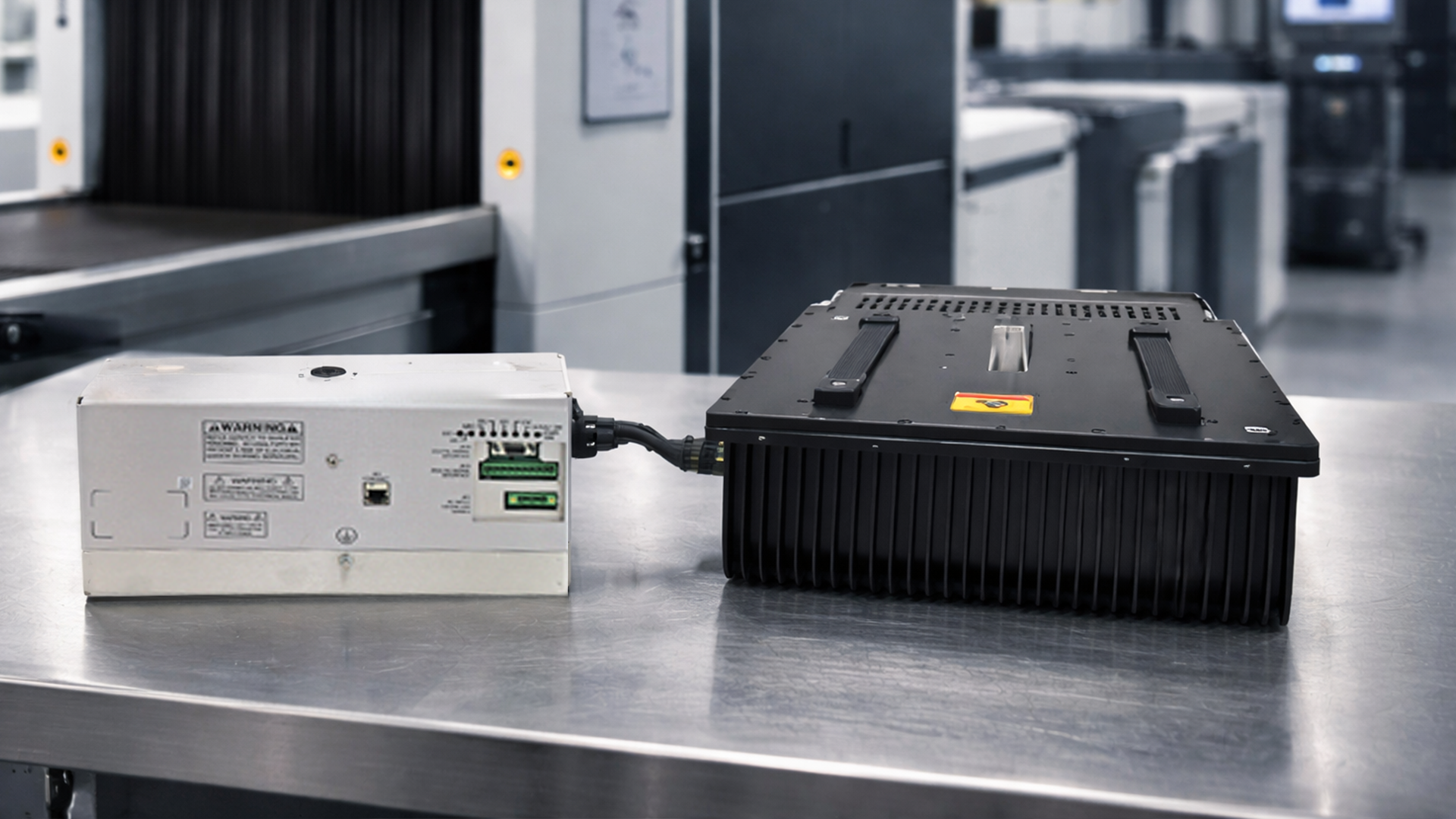

xrb160pn480/ct monoblock® xrb160pn480/ct 一体型hv電源、フィラメント電源、x線管、ビームポートおよび制御電子回路 小型軽量 あらゆる物理的方向に取付け可能 標準rs-232デジタルインターフェイス *注: すべての仕様は予告なく変更される場合があります。最新版についてはこのデータシートの英語pdfをご覧ください。 160kv、480w x線源 スペルマンのx線源monoblock® xrb160pn480/ctは、oemアプリケーション向けに設計されており、内部のx線管に480ワットで最大160kvまでの電力を供給します。小型パッケージ、標準アナログ、rs-232デジタル・インターフェースなどの機能により、xrbをお客様のx線装置に容易に組み込むことが可能です。標準モデルは、ファンビームのビーム形状です。独自のエミッション制御回路はx線管電流の調整に優れており、際立った安定性を提供します。 典型的な用途: x線スキャン: 食品検査 充填レベル確認 セキュリティ用途 (ref. 128083-001 rev. j) x-ray characteristics: tube type:glass tube, tungsten target, be filter focal spot:0.8mm x 0.8mm (iec336) beam filter:1.75mm of glass, 1mm of al, and 10mm of oil beam geometry:symmetrical fan 105° ±3° x 4° ±1° input voltage: monoblock®:100-240vac ±10%, 50/60hz, 6.5a max heat dissipation unit:24vdc, 3a x-ray tube voltage:nominal x-ray tube voltage is adjustable between 20kv to 160kv x-ray tube current:0.3ma to 6ma over specified tube voltage range x-ray tube power:320w continuous, 480w peak voltage regulation: line:±0.1% for a ±10% input line change of nominal input line voltage load:±0.1% for a 0.3ma to 6ma load change voltage accuracy:voltage measured across the x-ray tube is within ±1% of the programmed value voltage risetime:ramp time shall be <1 second from 1% to 90% of rated output voltage overshoot:within 5% of rated voltage voltage ripple:0.1% p p of rated voltage @ ≤1khz current regulation: line:±0.5% load:±0.5% current accuracy:current measured through the x-ray tube is within ±1% of the programmed value current risetime:<1 second from 1% to 90% of rated output arc intervention:4 arcs in 10 seconds = shutdown filament configuration:internal high frequency ac filament drive with closed loop filament emission control digital interface:rs-232 control software:a demo gui for engineering evaluations will be provided for the rs-232 digital interface upon request. interlock signals:a hardware interlock functions in digital programming modes. operating temperature:0°c to +40°c storage temperature:-40°c to +70°c humidity:5% to 90% relative humidity, non-condensing cooling:heat exchanger w/fan and oil pump, powered from ac input line connector:

xrb150pn600 monoblock® xrb150pn600 一体型hv電源、フィラメント電源、x線管、ビームポートおよび制御電子回路 小型軽量 力率改善 あらゆる物理的方向に取り付け可能 アナログ監視と標準rs-232デジタルインターフェイス 150kv、600w x線源 スペルマンのx線源monoblock®xrb150pn600は、oemアプリケーション向けに設計されており、内部のx線管に600ワットで最大150kvまでの電力を供給します。力率補正、小型パッケージ、標準アナログ、rs-232デジタル・インターフェースなどの機能により、xrbをお客様のx線装置に容易に組み込むことが可能です。標準モデルは、コーンビームのビーム形状です。独自のエミッション制御回路はx線管電流の調整に優れており、際立った安定性を提供します。 x線スキャン: 骨密度測定 食品検査 セキュリティ (ref. 128079-001 rev. g) x-ray characteristics: tube type:glass tube, tungsten target, be filter focal spot:0.5mm x 0.5mm(iec 336) beam filter:0.06. ultem beam geometry:cone up to 18° ±1° input voltage:vac, 50/60hz, 6.5a maximum 200-240 +/-10% x-ray tube voltage:nominal x-ray tube voltage is adjustable between 70kv to 150kv x-ray tube current:1.0ma to 4.0ma over specified tube voltage range x-ray tube power: 160w continuous, 600w peak duty cycle:30 seconds on, 300 seconds off @ 600w peak voltage regulation: line:±0.1% for a ±10% input line change of 180 to 264vac load:±0.1% for a 1.0ma to 4.0ma load change. 600w maximum voltage accuracy:voltage measured across the x-ray tube is within ±2% of the programmed value voltage risetime:±1% in less than 300ms voltage overshoot:±10% during 300ms risetime voltage ripple:1% rms of rated voltage @ 10hz to 1mhz current regulation: line:±0.1% from 180-264vac load:±0.5% @ 70-150kv, 1.0ma to 4.0ma current accuracy:current measured through the x-ray tube is within ±2% of the programmed value current risetime:±1% in less than 300ms arc intervention:4 arcs in 10 seconds with a 200ms quench = shutdown filament configuration:internal high frequency ac filament drive with closed loop filament emission control

pdm90n900 monoblock® pdm90pn900 内蔵型フィラメント、管、ビームポートを備えるx線源 制御電子回路外付け 小型軽量 アナログまたはデジタルのコントロールインターフェイス パノラマ歯科用x線源 スペルマンの新しいパノラマ歯科用monoblockは、一体型x線管、二重出力高圧電源、制御回路付きフィラメント電源で構成されています。pdm90pn900は、ctやパノラマx線などの歯科用x線治療用に設計されています。小型パッケージ、標準アナログ、rs-232デジタル・インターフェースなどの機能により、pdmをお客様のx線システムに簡単に統合できます。独自のエミッション制御回路はx線管電流の調整に優れており、際立った安定性を提供します。 歯科用x線: パノラマおよびctイメージング (ref. 128109-001 rev. d) x-ray tube characteristics:target angle:5 degreesfocal spot:0.5mm nominalbeam filtration:3.0mm of al equivalent x-ray tube voltage:nominal x-ray tube voltage is adjustable between50kv to 90kv voltage regulation:line:±0.5% for a ±1v change of nominal input line voltageload:±0.1% for a load change of 25µa to maximum rated current x-ray tube current:1ma to 10ma over specified tube voltage range current regulation:line:±0.5% for a ±1v change of nominal input line voltageload:±0.5% for a voltage change of 35kv to 80kv x-ray tube power:900 watts peak power duty cycle:ct (pulsed):≤ 45 seconds scan time cycle at up to 40 pulses per second availablepanoramic (continuous):maximum scan time = 30s, with 60s off-time. five consecutive scans input voltage:100-240vac ±10% 50/60 hz, 10 amps rms maximum interface:the rs-232 serial communications interface will be used to program and monitor output voltage and current, control various functions and report status and faults. digital interface connector:rs-232:9 pin d connector, male operating temperature:0°c to +40°c storage temperature:-20°c to +70°c humidity:5% to 95% relative humidity, non-condensing cooling:tank:convectioncontroller:forced air via provided fan dimensions:x-ray tank:9.7"w x 7.7"h x 4.7"d (247mm x 195mm x 119mm)inverter/controller:7.10"w x 9.80"h x 3.60"d (180mm x 250mm x 92mm) weight:x-ray tank:17lbs (7.7kg)inverter/controller:6.5lbs (3kg) x-ray leakage:less than 100mr/hour (or <1mgy/hr) @ 1meter from the monoblock® surface. regulatory approvals:compliant to emc 60601-1-2 (external emc filter and shielding required). ul/cul recognized file e242584.

mmb125pn3.5 monoblock® mmb125pn3.5 統合型hv電源、フィラメント電源、x線管、ビームポート、制御電子機器 コンパクト＆軽量 立上り時間<1msは四肢に最適です c-arm oem用に特別に設計 スペルマンの立上り時間が1ms未満のmmb125pn3.5 medicalmonoblock®は、四肢、特殊な用途、血流イメージングに最適です。スペルマンの70年以上にわたる高電圧技術革新により、このmmb125pn3.5monoblock®x線源はcアームoem用に特別に設計されました。スペルマンの高度な技術と設計の専門知識、そして製造能力の高さを考慮すれば、monoblock®はお客様にとって賢い選択となるでしょう。 スペルマンのultra-fast mmbシリーズは、x線ビームの品質を高め、患者への線量を大幅に減らす独自の技術を利用しています。パルス蛍光透視法は、線量管理をさらにサポートするために、高密度で複雑な解剖学的構造のイメージングを向上させます。スペルマンのmmbシリーズは立上り時間が1ミリ秒以下で、業界最速です。 (ref. 128143-001 rev. a) x-ray characteristics:focal spot:0.5mm for small focus1.6mm for large focustarget angle: 16°target material: tungstenbeam filter: 0.8mm alx-ray leakage: less than <1mgy/hour @ 1meter from tank surface.maximum filament current:4.3afilament inverterswitching frequency:20khzanode heat content:35.5kjmaximum anodeheat dissipation:600wdistance betweenfocal spot to x-rayoutput window:45mm input power:input voltage:190-264vac, single phase, 50/60 hzcontinuous current:≤9a @ 600w, 220vpeak current:≤34a @ 3500w, 220v x-ray tube voltage:operational range:40 to 125kvkv rise time:<1ms (from 10% to 90%)reproducibility:≤0.05 per iec60601-2-54kv ripple:≤1%kv accuracyfluoroscopy:±5%kv overshoot:≤5% x-ray tube current:fluoro:0.2ma to 6 ma (small focal spot)pulsed fluoro:0.5ma to 10 ma (small focal spot)radiography:10ma to 40ma (large focal spot)ma accuracy:±10%maximum operating conditions:continuouslow level fluoro:6 ma for 5 minutescontinuoushigh level fluoro:10 ma for 2 minutespulsed fluoro:0.5fps, 1fps, 2fps, 4fps, 8fps, 15fps,25fps, 30fps for 2 minutespulse on time:the lower value of 40msor 50% duty cycleradiographic:single shot large focal spot,0.1 seconds @ 3500 wattsmaximum anodeheat dissipation:600waverage power:600w for 5 minutestank heat content:no less than 675khumax. cooling rate:150w x-ray tube current protection:over current (high ma):trip point is set at 15% over maximum rated current, or at 15% over programmed output current value for longer than 50ms.under current (high ma):trip point is set at 15% under programmed output current value for longer than 50ms.over current (low ma):trip point is set at 20% over maximum rated current, or at 20% over programmed output current value for longer than 50ms.under current (low ma):trip point is set at 20% under programmed output current value for longer than 50ms. x-ray tube voltage protection:over voltage (high kv):trip point is when the kv output exceeds 137.5kv for more than 10ms or it set is at 10% over programmed output voltage value for longer than 30ms.under voltage (low kv):trip point is set at 10% under the programmed output voltage value for longer than 30ms. x-ray tube arc protection:arc intervention:unit will detect an arc but hv will not be shut down, but if multiple arcs occur (4 arcs in 10 seconds) the unit will shut down. over temperature protection:over temperature:over temperature of tank cover trip point shall be within 60°c ±5°c. over temperature of tank oil trip point shall be set 65°c. operating temperature:0 to +40 ºc. storage temperature:-20 to +70 ºc altitude:0 to 8000 feet (0 to 2438 meters) humidity:5 to 95%, non-condensing. dimensions:x-ray tank:12.2” x 6.2” x 5.7” (310mm x 158mm x 145mm)controller:14.9” x 10.6” x 3.2” (380mm x 270mm x 83mm) weight:x-ray tank:27.5 pounds (13kg)controller:9.9 pounds (4.5kg) regulatory approvals:designed to be compliant to:iec 60601-1:2005+amedical electrical equipment part 1:general requirements for basic safety and essential performance.iec 60601-1-22007 medical electrical equipment part 1-2:general requirements for basic safety and essential performance- collateral standard: electromagnetic compatibility—requirements and tests.iec 60601-1-32008 medical electrical equipment part 1-3:general requirements for basic safety and essential performance- collateral standard: radiation protection in diagnostic x-ray equipment.iec 60601-2-542009 medical electrical equipment part 2:particular requirements for the basic safety and essential performance of x-ray equipment for radiography and radioscopy.emcdesigned to meet iec requirements for medical components. (note:external emi filter may be required) rohscontroller and tank assembly are rohs compliant.
