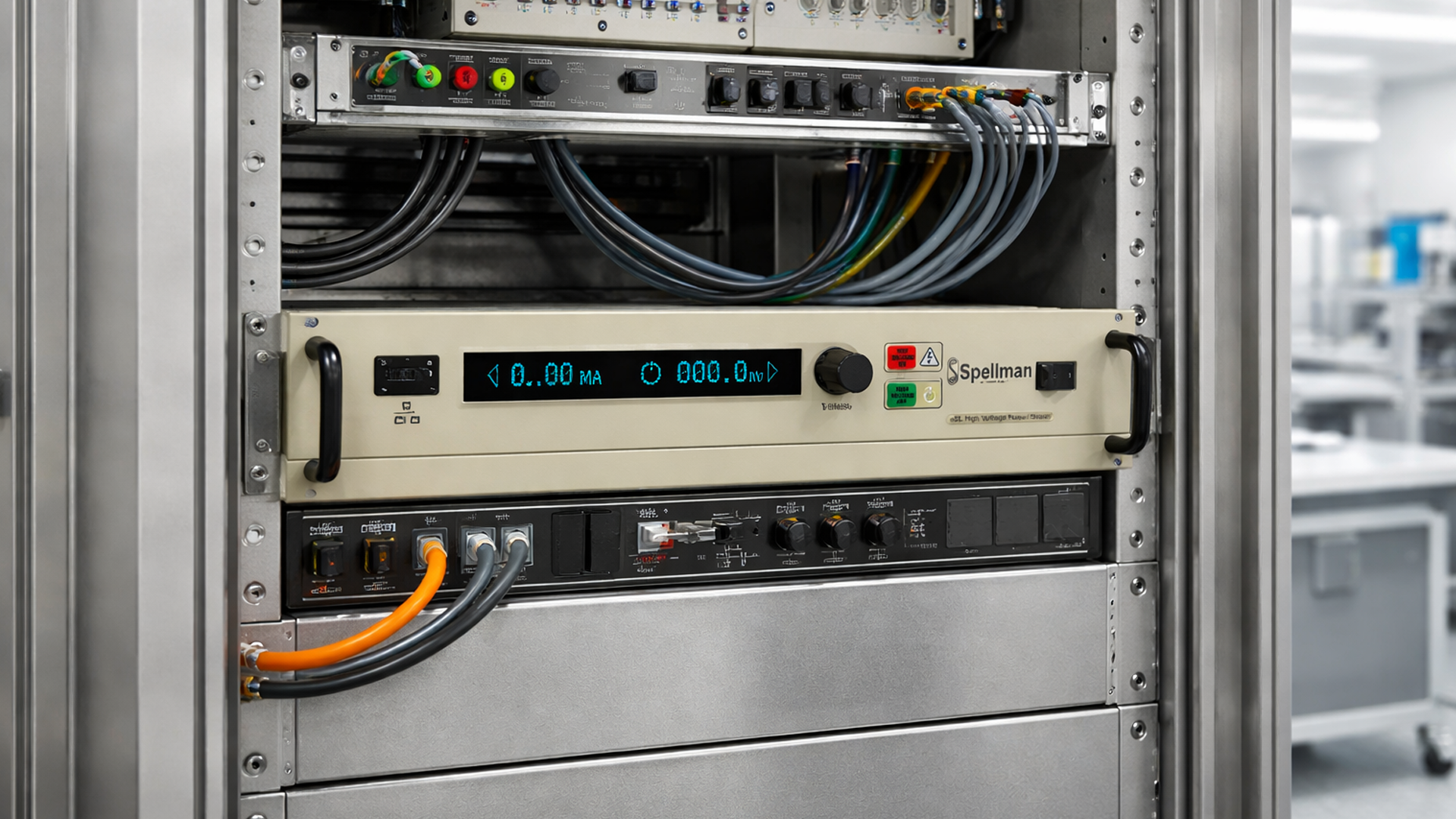

Rack Mount High Voltage Power Supplies
スペルマンのラックマウントとベンチトップ高電圧電源は出力電圧500Vから360kV、電力は10Wから100kWを超えるものまであります。これらの電源は次の様な幅広い用途にお使いいただいています: イオンビーム注入、電子ビーム溶接、静電分離器、電子ビーム高電圧電源蒸着、イオンミリング、中性子発生器、プラズマ点火、スパッタリング、マルクス式電圧ジェネレーター、静電レンズ、油田データロギング
Rack Mount High Voltage Power Supplies
slシリーズ sl 非常に小型で軽量 電圧範囲1kv～130kv 豊富なアナログ、デジタルインターフェイス 極性逆転可能基準電圧最大8kv アーク消去/アークカウント/アークトリップ oemカスタム化可能 10～1200w高電圧電源 slシリーズの高圧電源は、コンパクトでありながら比類なき性能標準機能を備えるよう設計されています。slの独自制御の共振高周波インバータ設計で、アーク状態、非常に大きなトランジェント状況下においても85%以上の効率で誤動作の無い動作をします。多種のオプションや広範囲の出力電圧を可能にする特徴を持った電源です。 input:115vac or 220vac±10%, 50/60hz. specify with order. 1200w model available in 200/220vac only. output:models available from 1kv to 130kv. each model is available in positive, negative or reversible polarity output. dimensions:10w – 300w:13 /4”h(1u) x 19”w x 19”d** (4.45cm x 48.3cm x 48.3cm)600w – 1200w:31 /2”h(2u) x 19”w x 19”d** (8.9cm x 48.3cm x 48.3cm).**depth becomes 24” (60.7cm) for 80 to 130kv ranges quick delivery programin the selection tables to the right, sl models shown in red are available via spellman’s quick delivery program. please contact spellman sales for details. the esl option provides a vacuum fluorescent front panel display and ethernet connectivity. both the 1u (1.75”) and 2u (3.5”) sl product offerings are available with the esl option. using the front panel local controls the main menu has the following features:local/remote controlallows operation from either the local front panel or remotely via the ethernet category 5 connector.esl option power supplies can still be fully controlled via the sl’s comprehensive remote analog interface, so these units are fully backwards compatible with standard sl power supplies. sl selection table - 10w, 30w, 60w 1.75" (1u) 10 watt30 watt60 watt kvmamodelmamodelmamodel 1 10 sl1pn10 30 sl1pn30 60 sl1pn60 2 5 sl2pn10 15 sl2pn30 30 sl2pn60 3 3.3 sl3pn10 10 sl3pn30 20 sl3pn60 6 1.7 sl6pn10 5 sl6pn30 10 sl6pn60 8 1.25 sl8pn10 3.75 sl8pn30 7.5 sl8pn60 10 1.0 sl10*10 3 sl10*30 6 sl10*60 15 0.67 sl15*10 2 sl15*30 4 sl15*60 20 0.50 sl20*10 1.5 sl20*30 3 sl20*60 30 0.33 sl30*10 1.0 sl30*30 2 sl30*60 40 0.25 sl40*10 0.75 sl40*30 1.5 sl40*60 50 0.20 sl50*10 0.60 sl50*30 1.2 sl50*60 60 0.17 sl60*10 0.50 sl60*30 1.0 sl60*60 70 0.14 sl70*10 0.43 sl70*30 0.85 sl70*60 80 0.13 sl80*10 0.38 sl80*30 0.75 sl80*60 100 0.10 sl100*10 0.30 sl100*30 0.60 sl100*60 120 0.10 sl120*10 0.25 sl120*30 0.50 sl120*60 130 0.10 sl130*10 0.25 sl130*30 0.46 sl130*60 *specify “p” for positive, “n” for negative, or “pn” for reversible polarity. higher voltage models available on special order. sl selection table - 150w, 300w 1.75" (1u) 150 watt300 watt kvmamodelmamodel 1 150 sl1pn150 300 sl1pn300 2 75 sl2pn150 150 sl2pn300 3 50 sl3pn150 100 sl3pn300 6 25 sl6pn150 50 sl6pn300 8 18.75 sl8pn150 37.5 sl8pn300 10 15 sl10*150 30 sl10*300 15 10 sl15*150 20 sl15*300 20 7.5 sl20*150 15 sl20*300 30 5.0 sl30*150 10 sl30*300 40 3.75 sl40*150 7.5 sl40*300 50 3.00 sl50*150 6.0 sl50*300 60 2.50 sl60150 5.0 sl60*300 70 2.1 sl70*150 4.28 sl70*300 80 1.90 sl80*150 3.75 sl80*300 100 1.50 sl100*150 3.00 sl100*300 120 1.25 sl120*150 2.50 sl120*300 130 1.15 sl130*150 2.30 sl130*300 *specify “p” for positive, “n” for negative, or “pn” for reversible polarity. higher voltage models available on special order. sl selection table - 600w, 1200w 600 watt1200 watt kvmamodelmamodel 1 600 sl1pn600 1200 sl1pn1200 2 300 sl2pn600 600 sl2pn1200 3 200 sl3pn600 400 sl3pn1200 6 100 sl6pn600 200 sl6pn1200 8 75 sl8pn600 150 sl8pn1200 10 60 sl10*600 120 sl10*1200 15 40 sl15*600 80 sl15*1200 20 30 sl20*600 60 sl20*1200 30 20 sl30*600 40 sl30*1200 40 15 sl40*600 30 sl40*1200 50 12 sl50*600 24 sl50*1200 60 10 sl60600 20 sl60*1200 70 8.6 sl70*600 17 sl70*1200 80 7.5 sl80*600 15 sl80*1200 100 6.0 sl100*600 12 sl100*1200 120 5.0 sl120*600 10 sl120*1200 130 4.6 sl130*600 9.2 sl130*1200 *specify “p” for positive, “n” for negative, or “pn” for reversible polarity. higher voltage models available on special order. how to order: sample model number: sl80pn1200/nss/dpm4sl series unit, 80kv maximum output voltage, reversible polarity output, 1200 watts, no slow start, 4.5 digit panel meters there may be some restrictions on multiple option combinations. please contact our sales department for more details. 用途 分析用x線 電子ビーム・システム ハイポット・テスト 静電気 コンデンサ充電 一般研究用
SL
Power:
10W - 1200W
Voltage:
1kV - 130kV
sl150kv sl150kv ケーブル接続 150kv @ 1200w 電源 パネル高わずか 8.75インチ (5u) 拡張アナログインターフェイス アーク消去/アークカウント/アークトリップ、豊富な障害診断機能 sl150kvラックマウント型高電電源は、コンパクトで標準サ イズラックに収納が可能です。1200wで150kvを出力し、科 学および産業用oemアプリケーション向けに設計されています。 ジュールは正極性、負極性又は極性の反転が利用可能です。 sl150kvには、アークおよび短絡から完全に保護される設計に なっています。本装置は高安定性と共に優れたレギュレーション を提供します。長年にわたる当社のポッティンｸﾞ技術により密封 された高圧出力部分は、小型化と使用環境下での起因する問題を 取り除くことで、コロナ発生の軽減を実現します。 input:220vac ±10%, 50/60hz @ 12a200vac ±10%, 50/60hz @ 13.2a output voltage:0 to 150kv output polarity:positive, negative or reversible specify at time of order output current:8ma output power:1200w dimensions:8.75”h x 19”w x 22”d rack mount. (22.23cm x 48.26cm x 55.88cm) options:200 - 200vac input voltage aol - adjustable overload trip apt - adjustable power trip at - arc trip bfp - blank front panel cpc - constant power control dpm4 - 4.5 digit panel meters efr - external fault relay ll(x) - non-standard hv cable length (10 standard) nad - no arc detect nss - no slow start rfr - remote fault reset ss(x) - non-standard slow start (6 seconds standard) model number:specify “p” for positive polarity or “n” for negative polarity, and pn = reversible as illustrated below.sample model number: sl150p1200/bfp/ll(20) where sl = power supply series, 150 = maximum output voltage in kv, p = positive output polarity, 1200 = maximum output power (watts), bfp = blank front panel, ll(20) = 20 foot hv cable 用途 静電気 ハイポット･テスト イオン注入装置 コンデンサ充電
SL150kV
Power:
1.2kW - 1.2kW
Voltage:
150kV - 150kV
sl2kwシリーズ sl2kw 非常にコンパクトで軽量 低emiおよび低rfi 500vから50kvの電圧範囲 最大8kvのリバーシブル極性標準 オプションのvfdフロントパネル/イーサネットインターフェイス 広範囲なアナログおよびデジタルインターフェイス アーククエンチ/アークカウント/アークトリップ oemカスタマイズ可能 小型2kw高電圧電源 スペルマンの2kw高圧電源sl2kwシリーズは、コンパクト でありながら 妥協なき性能への要求を満たすよう設計されてい ます。独自制御の共振高周波インバータ設計で、アークの多い環 境や非常に大きなトランジェント状況下においても85%以上の 効率で正しく動作します。 多くのオプションや広範囲の出力電圧を選定して頂ける特徴を持った電源です。 input:standard:208vac ±10%, 50/60hz @ 8.5a/phase, three phaseoptional:220vac ±10%, 50/60hz @19.75a, single phase output:models available from 0.5kv to 50kv. each model is available in positive, negative or reversible polarity output. dimensions:31/2”h(2u) x 19”w x 19”d(8.9cm x 48.3cm x 48.3cm). the esl option provides a vacuum fluorescent front panel display and ethernet connectivity. both the 1u (1.75”) and 2u (3.5”) sl product offerings are available with the esl option. using the front panel local controls the main menu has the following features:local/remote controlallows operation from either the local front panel or remotely via the ethernet category 5 connector.esl option power supplies can still be fully controlled via the sl2kw’s comprehensive remote analog interface, so these units are fully backwards compatible with standard sl2kw power supplies. sl2kwselectiontable maximum ratingmodel number kv ma 0.5 4000 sl0.5pn2000 1 2000 sl1pn2000 2 1000 sl2pn2000 3 666 sl3pn2000 6 333 sl6pn2000 8 250 sl8pn2000 10 200 sl10*2000 15 133 sl15*2000 20 100 sl20*2000 30 66.6 sl30*2000 40 50 sl40*2000 50 40 sl50*2000 *specify “p” for positive polarity or “n” for negative polarity or“pn” for reversible polarity how to order: sample model number: sl20pn2000/nss/dpm4sl2kw series unit, 20kv maximum output voltage,reversible polarity output, 2000 watts, no slow start,4.5 digit panel meters 用途 半導体製造 静電気 電子ビーム・システム コンデンサ充電 cpt/crtテスト ハイポット・テスト 一般研究用 cwレーザ
SL2KW
Power:
2kW - 2kW
Voltage:
0.5kV - 50kV
slsシリーズ sls 出力160kv～360kv 低リップル、高安定度 過電流、過電圧、アーク保護 軽量、小型 2000w 高電圧電源 slsシリーズの高電圧電源は、160kvから360kvの電圧出力範囲で最大2000ワットの電力を供給します。 これらの電源は、弊社独自の制御による高周波共振インバーターを採用しており、過酷な環境条件でも高い信頼性で動作します。高電圧増倍装置は、固体カプセル化と空気のハイブリッド設計で構築し、全体寸法の小型化を実現しています。 20kvインターロッキングウエハーで構成される増倍装置は、さまざまな出力構成に対して柔軟な構成ブロックとなります。 input voltage:standard:220vac ±10%, 50/60hz @ 8a/phase, three phaseoptional:200vac ±10%, 50/60hz @ 8.9a/phase, three phase output voltage range:models available from 160kv to 360kv and upto 2000w. each model is available with positiveor negative polarity outputs. dimensions:inverter driver chassis:3.50”(2u)h x 19.0”w x 19.0”d (8.9cm x 48.3cm x 48.3cm)the esl option provides a vacuum fluorescent front panel display and ethernet connectivity. both the 1u (1.75”) and 2u (3.5”) sl product offerings are available with the esl option. using the front panel local controls the main menu has the following features:local/remote controlallows operation from either the local front panel or remotely via the ethernet category 5 connector. sls selection table maximum ratingmodel number kv ma 160 12.5 sls160*2000 200 10.0 sls200*2000 260 7.7 sls260*2000 300 6.6 sls300*2000 360 5.5 sls360*2000 specify “p” for positive polarity or “n” for negative polarity other combinations of voltage and current are available 典型的な用途: イオン注入 粒子加速器 電子銃
SLS
Power:
2kW - 2kW
Voltage:
160kV - 360kV
staシリーズ sta シングル3u (5.25インチ) シャーシ モデル: 1kv～70kv リモートアナログ、リモートイーサネットインターフェイス イーサネットインターフェイスでユーザー設定可能 4kw 高電圧電源 スペルマンのstaシリーズ、4kw高圧電源装置は、正または 負の極性で15機種を取り揃え、1kv～70kvの出力をカバーし ます。機能満載のフロント・パネルはローカル制御しやすく、ま た、拡張的なアナログインターフェースが包括的なリモート制御 能力を提供します。標準のイーサネットおよびrs-232デジタ ル・インターフェースにより、staをお客様のシステム設計へ 簡単に統合できます。 staの頑丈なigbtインバータは本質的に無停止型で、半導体 加工や真空蒸着などの用途に理想的です。多数の運転機能をお客 様特有のご要求に合わせて構成できます。 input voltage:standard:180-264vac, 50/60hz, three phase,90% efficiency, 0.85 power factoroptional:180-264vac 50/60hz, single phase (1ph) input current:standard:180-264vac, three phase 17 amps, maximumoptional:180-264vac, single phase 38 amps, maximum output voltage:15 models from 1kv to 70kv. each model is availablewith positive or negative outputs. dimensions:1kv to 70kv:5.25˝ (3u)h x 19˝ w x 21˝ d (133mm x 482mm x 533mm) sta selection table maximum ratingmodel number kvma 1 4,000 sta1*4 2 2,000 sta2*4 3 1,333 sta3*4 4 1,000 sta4*4 6 667 sta6*4 8 500 sta8*4 10 400 sta10*4 12 333 sta12*4 15 267 sta15*4 20 200 sta20*4 30 133 sta30*4 40 100 sta40*4 50 80 sta50*4 60 67 sta60*4 70 57 sta70*4 *substitute “p” for positive polarity and “n” for negative polarity. polarity must be specified at time of order. 用途 イオンビーム注入 半導体加工 電子ビーム溶接 コンデンサ充電 高出力rf送信機 電気集塵装置 x線システム
STA
Power:
4kW - 4kW
Voltage:
1kV - 70kV
strシリーズ str シングル6u (10.5インチ) シャーシ モデル: 1kv～150kv リモートアナログ、リモートイーサネットインターフェイス アーク保護、短絡保護 イーサネットインターフェイスでユーザー設定可能 oemカスタム化可能 6kw高電圧電源 スペルマンのstrシリーズ6kw高電圧電源は正、負極性の19モデル、出力電圧は1kv～150kvでお届けしています。フロントパネルには豊富な機能を備えてローカルなコントロールが容易にでき、また充実したアナログインターフェイスには豊富なリモート機能があります。標準のイーサネットとrs-232デジタルインターフェイスで、strはお使いのシステム設計への組み込みも簡単です。 strのigbtインバーターは丈夫で、本質的にフォールトトレラントですので、半導体プロセスや真空蒸着などの厳しい用途にも最適です。ユーザーは多くの操作機能を設定して、具体的な要件に適合させることができます。 デジタルインターフェイスstrは標準のrs-232およびイーサネットデジタルインターフェイスを備えています。これらの標準デジタルインターフェイスを用いると、電源のインターフェイス要件を大幅に簡素化でき、ユーザーの時間と経費の両方を節約し、また機能と全体的な性能を向上できます。スペルマンはstrにguiを搭載し、strの機能をカスタマイズし、基本的な電源操作機能も提供します。strのデジタルインターフェイス機能は、このデータシートの1ページ目にあるリンクからダウンロードできるstrマニュアルで詳説されています。 アーク介入スペルマンのstr電源にはアーク介入機能があり、高速電流検知変成器でアーク電流を検知します。アーク介入回路の目的は、連続的で長時間にわたるアークから電源を保護することです。出荷時デフォルトの設定では、10秒間にアークが4回発生すると装置がオフになります。基本的なアーク介入パラメーター (アーク数、アーク消去、再ランプ時間、ウィンドウ時間) はデジタルインターフェイスで予め設定された限度内で変更でき、またカスタマイズされた装置もお客様固有のアークに弱い環境に合わせて提供させていただきますので、詳細はスペルマンにお問い合わせください。 input voltage:standard:180-264vac, 50/60hz, three phase, 90% efficiency, 0.85 power factoroptional:360-528vac 50/60hz, three phase (400vac) 180-264vac 50/60hz, single phase (1ph) input current:standard:180-264vac, three phase 25 amps, maximumoptional:360-528vac, three phase 12.5 amps, maximum 180-264vac, single phase 57 amps, maximum output voltage:19 models from 1kv to 150kv. each model is available with positive or negative outputs. 1kv to 10kv units are internally reversible. dimensions:1kv to 120kv:10.5˝ (6u)h x 19˝ w x 21˝ d (266mm x 482mm x 533mm)150kv:10.5˝ (6u)h x 19˝ w x 23˝ d (266mm x 482mm x 584mm) maximum ratingmodel number kvma 1 6,000 str1*6 2 3,000 str2*6 3 2,000 str3*6 4 1,500 str4*6 6 1,000 str6*6 8 750 str8*6 10 600 str10*6 12 500 str12*6 15 400 str15*6 20 300 str20*6 30 200 str30*6 40 150 str40*6 50 120 str50*6 60 100 str60*6 70 86 str70*6 80 75 str80*6 100 60 str100*6 120 50 str120*6 150 40 str150*6 *substitute “p” for positive polarity and “n” for negative polarity. polarity must be specified at time of order. 1-10kv units are inherently reversible by design requiring an internal wiring change to swap polarities. intermediate voltage units are available by special order. 典型的な用途: イオンビーム注入 半導体プロセス 電子ビーム溶接 コンデンサ充電器 高電力rf送信機 静電集塵装置 x線システム
STR
Power:
6kW - 6kW
Voltage:
1kV - 150kV
stシリーズ st シングル6u (10.5インチ) シャーシ モデル: 1kv～150kv リモートアナログ、リモートイーサネットインターフェイス 100kw超用パラレルユニット イーサネットインターフェイスでユーザー設定可能 スペルマンのstシリーズ、12kw高圧電源装置は、正または 負の極性で20機種を取り揃え、1kv～225kvの出力をカバー します。機能満載のフロント・パネルはローカル制御しやすく、 また、拡張的なアナログ・インターフェースが包括的なリモート 制御能力を提供します。標準のイーサネットおよびrs-232デ ジタル・インターフェースにより、stをお客様のシステム設計 へ簡単に統合できます。 stの頑丈なigbtインバータは本質的に無停止型で、半導体加工 や真空蒸着など厳しい用途に理想的です。多数の運転機能を、お客 様特有のご要求に合わせて構成できます。追加のシャーシを並列構 成することにより、100kwを超える出力電力が提供可能です。 input voltage:standard:180-264vac, 50/60hz, three phase, 90% efficiency,0.85 power factoroptional:360-528vac 50/60hz, three phase (400vac) input current:standard:180-264vac, three phase; 50 amps, maximumoptional:360-528vac, three phase; 25 amps, maximum output voltage:20 models from 1kv to 225kv. each model is availablewith positive or negative outputs. 1kv to 10kv units areinternally reversible. dimensions:1kv to 120kv:10.5˝ (6u)h x 19˝ w x 21˝ d (266mm x 482mm x 533mm150kv:10.5˝ (6u)h x 19˝ w x 23˝ d (266mm x 482mm x 584mm)225kv:20.55˝ h x 17.01˝ w x 29.7˝ d (521mm x 432mm x 754mm) maximum ratingmodel number kv ma 1 12,000 st1*12 2 6,000 st2*12 3 4,000 st3*12 4 3,000 st4*12 6 2,000 st6*12 8 1,500 st8*12 10 1,200 st10*12 12 1,000 st12*12 15 800 st15*12 20 600 st20*12 30 400 st30*12 40 300 st40*12 50 240 st50*12 60 200 st60*12 70 171 st70*12 80 150 st80*12 100 120 st100*12 120 100 st120*12 150 67 st150*10 225 40 st225*10 *substitute “p” for positive polarity and “n” for negative polarity. polarity must be specified at time of order. 1-10kv units are inherently reversible by design requiring an internal wiring change to swap polarities. intermediate voltage units are available by special order. 150kv and 225kv units are limited to a maximum output of 10kw’s note: st225 units cannot be paralled! 用途 イオンビーム注入 半導体加工 電子ビーム溶接 コンデンサ充電 高出力rf送信機 電気集塵装置 x線システム
ST
Power:
12kW - 120kW
Voltage:
1kV - 225kV
