uXRB130P65 Monoblock®シリーズ

1つのコンパクトなアセンブリに統合されたX線管と制御電子機器
診断および操作ログへのアクセスを提供する標準RS-232デジタルインターフェイス
標準のWindowsテストGUI
狭ビーム用の7ミクロン焦点スポット
ワイドビーム用の8ミクロン焦点スポット
10mm / 14mmのスポットからウィンドウの間隔により、高い幾何学的拡大率を実現

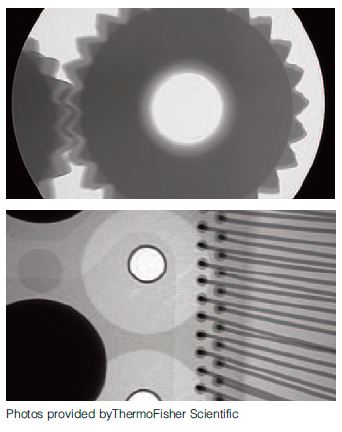

スペルマンのuXRB130P65マイクロフォーカスMonoblock®X線源は、内部マイクロフォーカスX線管に最大130kV @ 65Wで給電する高解像度イメージングアプリケーション向けに設計されています。24Vdc入力電圧、小型パッケージサイズ、標準RS-232デジタルインターフェイスなどの機能により、uXRB130P65をX線システムに簡単に統合できます。動作電圧の範囲で最適化された小型で丸い焦点サイズ、高倍率、安定した高輝度出力を組み合わせることで、歪みのない優れた品質の2Dおよび3D画像を提供します。

主なアプリケーション

工業用X線：

回路基板および電子部品の検査
金属およびプラスチック部品の高解像度非破壊検査
産業用マイクロCT
バッテリー検査

医用X線：

生命科学アプリケーション用のマイクロCT

仕様
モデル
ご注文方法

仕様

^{(Ref. 128082-001 REV. E)}

Narrow Beam Benefits (Standard):
The small round spot is optimized over the range of kV and power to provide distortion free images. Operated at 4 watts yields a 6 micron spot for high resolution imaging. The 14mm spot to window spacing offers high geometric magnification.
Narrow Beam X-Ray Characteristics (Standard):
Spot Ellipticity:
±20% @ 16 watts, 130kV (either axis referred to average)
Beam Geometry:
≥ 53°, round beam, uniform beam profile in any direction
Spot to Window Spacing:
14mm ±0.5mm
Window Diameter ≈19mm
Window Material and Thickness:
Beryllium, 0.25mm
Target Material:
Tungsten
Wide Beam Benefits (WB Option):
The 115 degree round beam is well suited for automated
inspection where a large field of view is required for maximum throughput or off angled views. The 10mm spot to window spacing provides superior high geometric
magnification.
Wide Beam X-Ray Characteristics (WB Option):
Voltage measured across the X-Ray tube is within ±2% of the programmed value
Spot Ellipticity:
±20% @ 16 watts, 130kV (either axis referred to average)
Cone of Illumination:
115°, round beam, uniform beam profile in any direction
Spot to Window Spacing:
10mm ±0.5mm
Window Diameter (uncollimated):
≈38mm
Window Material and Thickness:
Beryllium, 0.51mm
Target Material:
Tungsten
Input Voltage:
+24-27Vdc
Input Current:
<6 amps
Anode Supply:
Output Voltage:
20kV to 130kV (referenced to Cathode Gun Supply)
Output Current:
up to 0.5mA, from 20kV to 130kV
Cooling:
Internal fan is incorporated. Adequate air circulation around unit must be provided.
Weight:
Standard: 30lbs. (13.60kg) Standard/Extended Tube: 34lbs. (15.40kg) Light Weight (LW option): 23lbs. (10.43kg) Light Weight/Extended Tube: 27lbs. (12.24kg)
Regulatory Approvals: Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive

モデル

Options:
WB: Wide Beam
ET: Extended Tube (wide beam only)
LW: Light Weight

PARAMETER	NARROW BEAM	WIDE BEAM
Operating Voltage Range	45-130kV	50-130kV
Maximum Power	65W, 130kV	65W, 130kV
Maximum Beam Current	0.500mA	0.500mA
Spot Size 4 Watt	≤ 7μ, 45-130kV	≤ 8μ, 50-130kV
Spot Size 8 Watt	≤ 10μ, 45-130kV	≤ 14μ, 50-130kV
Spot Size 16 Watt	≤ 22μ, 45-130kV	≤ 24μ, 50-130kV
Spot Size 32 Watt	≤ 48μ, 70-130kV	≤ 48μ, 70-130kV
Spot Size 40 Watt	≤ 60μ, 80-130kV	≤ 60μ, 80-130kV
Spot Size 65 Watt	≤ 100μ, 130kV	≤ 100μ, 130kV

ご注文方法

How to Order:
Standard (Narrow Beam) PART NO.: μXRB130P65NB
Wide Beam Option PART NO.: μXRB130P65WB Wide Beam Option and Extension Tube PART NO.: μXRB130P65WBET

主な用途:

マイクロCT
非破壊検査
バッテリー検査
PCB検査
