XRVSS

  • 管、ジェネレーター、HVケーブル、クーラー、コントローラー、およびI/Oは、スペルマン High Voltageで共に完全テスト済み
  • 直ちに組み立て可能な「プラグアンドプレイ」
  • システム2年保証、X線管の保証は期間比例配分

XRVサブシステム

X線アプリケーションへの高信頼性HV電力供給には、スペルマン ハイ・ボルテージをご用命ください。

弊社はX線ジェネレーターの信頼性、効率、安定性、コンパクトさで他に類を見ません。 スペルマン製品は、160kVから450kVの範囲で負極・正極またはバイポーラ出力を供給し、幅広く多様な用途に対して理想的なソリューションをお届けします。

今日のX線アプリケーションでは、さらに卓越した性能、高い信頼性、柔軟性の向上が求められています。 スペルマンは、コンパクトでパワフルな高信頼性XRVシリーズでこの需要に応えます。  革新的なXRVの利点を考えてみてください。 低リップルとアクティブな力率補正により、バンディングが減少し、高品質の画像が得られます。 樹脂絶縁された高電圧セクションは、サイズと重量を削減し、オイルフリーでの操作を可能にし、メンテナンスはほとんど必要ありません。 革新的な独自仕様のインバータトポロジーにより、効率と電力密度が非常に高くなり、機器全体の性能が向上しています。     スペルマン XRVシリーズのジェネレーターを業界で最高のX線管やアクセサリーと組み合わせることで、他に類を見ない卓越したX線サブシステムを構成できます。

用途:

  • NDT/検査
  • 医療滅菌/照射
  • 分析用X線
  • 医療用X線
  • ATE
  • カーゴスキャン
  • デジタルX線撮影 (DR)
  • 工業用CT
  • コンピューターX線撮影 (CR)

特長:

  • 調整可能なアークカウント、クエンチング、ランピング速度でX線管を保護
  • 小型軽量パッケージ
  • 特化したウォームアッププログラムで管性能を最適化し、寿命を延長
  • すべての標準X線管に対する管データベースをXRVコントローラーに格納
  • 設置用ターミナルブロックの使用で、セットアップと交換の時間を短縮
  • デュアルフィラメント電源があらゆる従来型メタルセラミックX線管を駆動

信頼性:

設計検証 – 業界をリードする信頼性とMTBF環境ストレススクリーニング、電気的過剰ストレス、長期アーキングおよびHALT準拠。テストはX線管負荷で実施され、ベータテストは複数のアプリケーションで実施。

樹脂絶縁 – XRVのオイルフリー設計は、オイルリークや環境問題を解消します。樹脂絶縁された高圧セクションは、スペルマン独自の封入技術で作られており、オイルよりも圧倒的に高い絶縁強度を提供し、フィールドストレスを緩和し、オイルタンクに関連する保守点検や環境リスクを解消します。

安全性とコンプライアンス – CE/UL/CSAの国際規制要件に準拠しています。

性能:

出力の安定性とリップル – 業界最高の安定性と低出力リップルにより、卓越した画質を提供します。

高速ランプアップ時間 – ランプ時間は、弊社独自のXRV GUIコントロールを介して100mSから30秒の範囲で調整可能です。

高速デジタルコントローラー – XRVはDSPベースのマイクロコントローラーを使用してクリティカルな管と発生器パラメーターを監視・制御します。これにより、精度、再現性、照射量安定性を確保します。

柔軟性:

小型で低所有コスト - XRVシリーズモデルは、業界他社製品よりもはるかに小型で軽量です。

使いやすく、プラグアンドプレイに対応 – XRVは、業界標準とカスタムデジタル・アナログインターフェイス(RS-232、USB、イーサネットを含む)を備えます。直感的なWindowsベースのGUIでセットアップは容易にでき、診断、ステータス制御、設定、操作機能を提供します。

サービス性 - XRVシリーズは、ユニークなモジュール式設計を採用し、4つのフィールド交換可能な装置(FRU)を備えてMTTR、サービスインベントリー、全体的な修理サイクル時間を最小限に抑えます。 トラブルシューティングツリーと故障インジケーターが問題検出を簡易化しており、高速で、より正確なサービスが可能です。もちろん、これに加えて、グローバルなスペルマンの技術サポートが世界規模で素早く対応します。



XRVコントローラー

XRVコントローラー

このパワフルなコントローラーは、ワンショットプロファイル、直感的なタッチセントリックメニュー、インターフェイス柔軟性を備えており、お客様のシステムに対して完全に適合します。

  • 7” タッチスクリーンLCD
  • 10/100/1000MBITイーサネット
  • X線管プロファイルの無制限の保存と呼び出し
  • 完全なX線管データベース
  • 自動かつカスタム化可能な管シーズニングプロファイル
  • ベンチとラックマウントが可能





X線用途の XRVSS XRVサブシステム

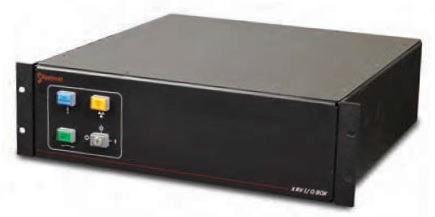

XRVシステムインターフェイスボックス

  • システムコンポーネントに対する配電
  • ドアと管クーラー用の安全なインターロック
  • ラック、ベンチまたは壁掛けIP65筐体
  • 21 CFR 1020.40の要求事項に適合

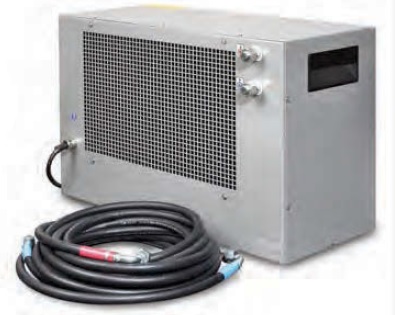

工業用X線管チラーおよびクーラー

X線用途の XRVSS XRVサブシステム

業界をリードするメーカーのX線管クーラーとチラーは、標準の金属セラミックX線管と機能するように設計・検証されています。


  • 水とオイル用の閉ループX線管クーラー
  • 周囲温度が40⁰Cまで上昇する場合の水とオイル用の閉ループX線管クーラー
  • クーラーにはWWとOWのオプションを用意

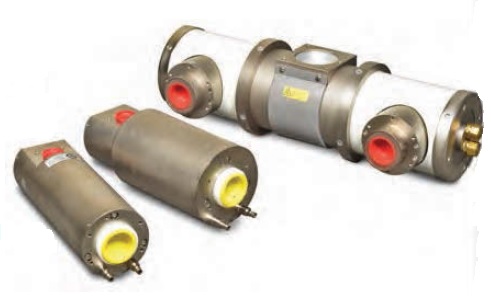

金属セラミックX線管

X線用途の XRVSS XRVサブシステム
  • 業界の一流メーカーのメタルセラミックX線管が幅広く充実
  • 水冷ユニポーラ設計は100、160、225kV構成で提供
  • 油冷バイポーラ設計は320、350、450kV構成で提供
  • さまざまな電力レベル、焦点、ターゲット角で利用可能

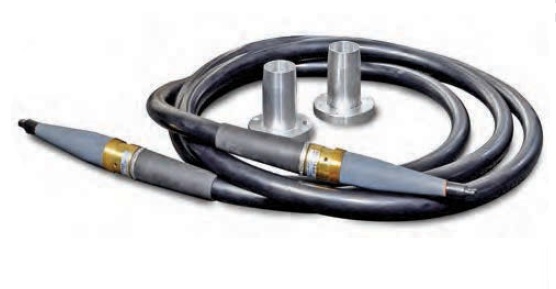

標準とカスタムのHV X線ケーブル

X線用途の XRVSS XRVサブシステム
  • 業界一流のメーカーからカスタマイズした長さで入手
  • ストレートと直角の接続が可能
  • 標準とスプリング負荷の接続が可能

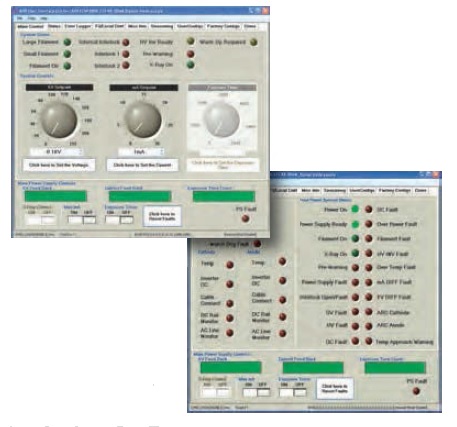

XRV用GUIコントロールソフトウェア

X線用途の XRVSS XRVサブシステム

GUIは、XRVシリーズ電源を制御するために特別設計されています。  アナログ制御に代わるものとして、GUIはユーザーに使いやすいウィンドウベースのメニューを通じて、必要なすべてのHVPS機能を制御できるようにします。    さらにGUIは、HVPSがアナログインターフェイスを介してコントロールされる場合、診断ツールとしても使用できます。

  • 自動X線管ウォームアップ
  • 最大ワットでの動作
  • 時間制限または連続照射モード
  • ユーザーオプションの設定メニュー
  • フォルトとステータスモニター
  • 容易なセットアップと組み立て
