SERIE ICA

  • Fuente Multi-salida para cañón de electrones
  • Rápido tiempo de respuesta en corriente pulsada de cátodo
  • Programación remota vía Ethernet
  • Adaptabilidad disponible para OEMs Hoja de Especificaciones
RoHs Compliant logo

FUENTES DE PODER CON ENSAMBLE DE CONTROL DE INYECTOR (ICA)

Las fuentes de alimentación multi-salidas de alto voltaje de ensamble de control de inyector (ICA) de Spellman se utilizan para suministrar voltajes apropiados a un cañón de electrones triodo para inyectar electrones en un acelerador lineal (LINAC). Los pulsos de electrones de alta energía resultantes se utilizan para crear rayos X de alta energía para aplicaciones tales como inspección de carga y terapia contra el cáncer.

Esta fuente de alimentación multi-salida de montaje en rack proporciona los voltajes requeridos por el cañón de electrones en Cátodo, Calentador y Grid. La corriente de cátodo puede pulsarse hasta 500Hz. Los suministros del calentador y grid flotan al potencial de voltaje del cátodo, por lo general hasta -15 kV. La corriente del inyector se regula programando el voltaje de pulso del grid. El control remoto y monitoreo se realizan a través de protocolos Ethernet estándar. Los indicadores LED en el panel frontal proporcionan estatus en salida básica y estado de falla, incluyendo la corriente de cátodo y las fallas de arco.

La serie ICA se puede adaptar a especificaciones especiales en el sistema.

Especificaciones

TYPICAL APPLICATIONS

Cargo screening, cancer therapy

Input Voltage:

100-240Vac, 50-60Hz

Cathode:

Output Voltage:

0 to -15kV

Pulsed Cathode Current:

200 to 1500mA

Mean Cathode Current:

5.5mA (max)

Current Pulse Width:

Up to 6μs (90% to 90%)

Current Pulse Frequency:

Up to 500Hz

Current Risetime:

200ns (typical)

Heater:

Output Voltage:

0 to -6.5Vdc (wrt Cathode)

Current:

3A

Resistance:

0.7ohm

Grid (fixed):

Voltage:

-60 to -135Vdc (wrt Cathode)

Current:

250mA

Pulse Voltage:

0 to 340Vdc (wrt Cathode)
Injector Current is regulated by programming
the Grid Pulse Voltage

Connections:

Front Panel:
Ethernet (RJ45 jack)
Interlock (24V nominal, 9 pin D-sub male pin plug)
Pulse Input (BNC)

Rear Panel:

AC Power In (IEC320 C14 male pin receptacle)
HV Out (3 pin terminal block)

Interlock:

24V must be present to enable output high voltage cathode. It
is intended to connect to the system to disable the ICA in case
any system interlocks have not been satisfied.

Operating Temperature:

10°C to +40°C

Storage Temperature:

-40°C to +70°C

Humidity:

30% to 60% relative humidity, non-condensing

Regulatory Approvals:

The ICA shall be designed in accordance with IEC 60601-1
(Edition 3) Requirements. Certification shall be by agreement.
The ICA shall be UL 94V-0 and RoHS compliant.

INDICATOR COLOR CONDITION Illuminated When...
Trigger Present Green Input trigger is present.
AC Power Green AC supply voltage is present.
Interlock In Green Interlock in signal is present.
Arc Fault Red Arc fault signal is active.
Cathode Current Fault Red Cathode current fault signal is active.
Cathode Voltage On Amber Cathode high voltage is present.



Tablas y Diagramas

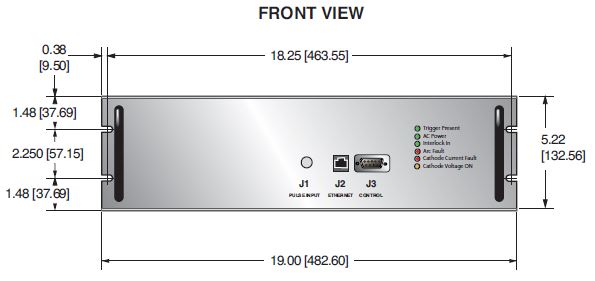

ICA Front View

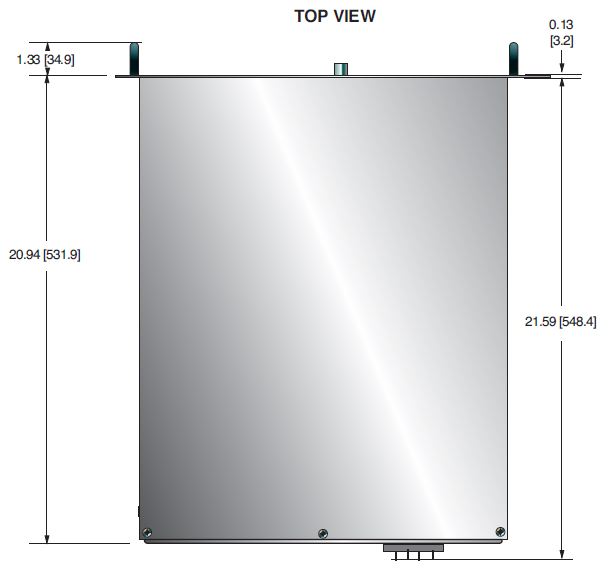

ICA Top View

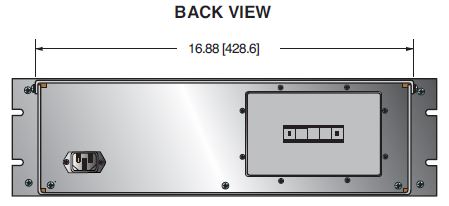

ICA Back View
