SMS Series

  • Выходные напряжения от 1 кВ до 60 кВ
  • Защита от дуги и короткого замыкания
  • Низкая накопленная энергия
  • Контрольные точки для замера выходных значений тока и напряжения
  • Управление запретом выхода при помощи сигнала ТТЛ
  • Возможность изготовления по спецификациям заказчика

* Примечание: Все спецификации могут быть изменены без предварительного уведомления. Пожалуйста, ознакомьтесь с английской версией PDF этой спецификации для получения последней актуальной информации об оборудовании.

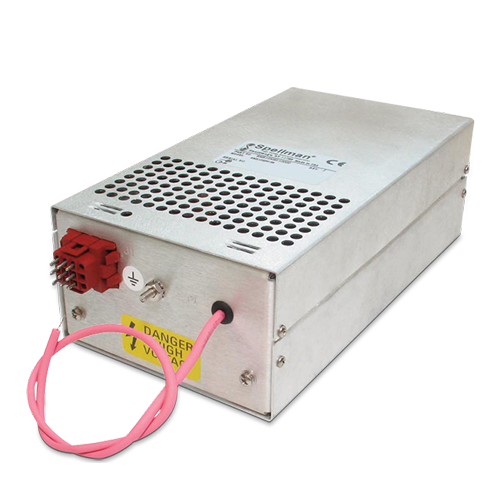

60W Высоковольтные источники питания

Высоковольтные источники питания серии SMS с мощностью 60 Вт разрабатываются с использованием особой резонансной топологии, обеспечивающей КПД свыше 80 %. Обладая воз можностью регулировки напряжения и тока с автоматической системой переключения с режима стабилизации тока на режим стабилизации напряжения, устройства серии SMS защищены от дуги и короткого замыкания, что делает их идеальными для множества областей применения.

Типовые применения:

  • Электропрядение
  • Тестирование высоковольтной техники
  • Детекторные матрицы
  • Электрофорез
  • Тестирование кабелей/li>

CE Marking

Технические характеристики

(Ref. 128015-001 REV. N)

Input:

+24Vdc ±10% @ 4.0A

Output:

10 models from 1kV to 60kV. Positive or negative polarity outputs.

Efficiency:

80 to 85%, typical

Voltage Regulation:

Load: 0.01% of output voltage no load to full load.

Line: ±0.01% for ±10% change in input voltage.

Current Regulation:

Load: 0.1% of output current from 0 to rated voltage.

Line: 0.05% of rated current over specified input range.

Stability:

0.02% per 8 hours.

Temperature Coefficient:

0.01% per °C, voltage or current regulated.

Ripple:

0.1% p-p of maximum output voltage.

Environmental:

Temperature Range:

Operating: 0°C to 40°C

Storage: -40°C to 85°C

Humidity:

0 to 90%, non-condensing

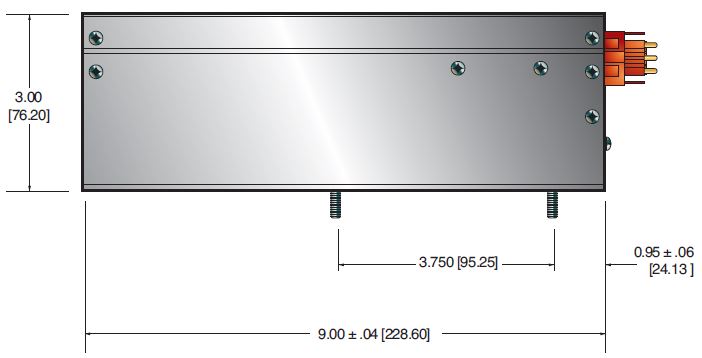

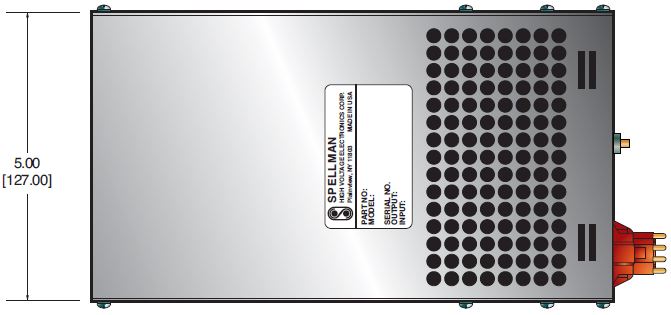

Dimensions:

 3.H x 5.W x 9.D (7.6cm x 12.7cm x 23.0cm).

Weight:

5.25 pounds (2.38kg)

Input Connector:

12 pin AMP Metri-Mate (mating connecter and pins provided)

Output Cable:

18.±1. (45.7cm) of UL® approved high voltage wire

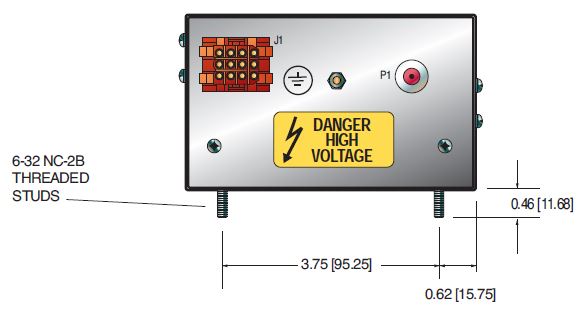

Front Panel Ground Connection:

Threaded 8-32 ground stud, nut provided

Regulatory Approvals:

CCompliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive. RoHS Compliant.

SMS SELECTION TABLE

Maximum Rating Model Number
kV mA
1 60 SMS 1*60
3 20 SMS 3*60
5 12 SMS 5*60
10 6 SMS 10*60
15 4 SMS 15*60
20 3 SMS 20*60
30 2 SMS 30*60
40 1.5 SMS 40*60
50 1.2 SMS 50*60
60 1.0 SMS 60*60

*Specify “P” for positive polarity or “N” for negative polarity.

CONNECTOR 12 PIN

Pin Signal Parameters
1 Power Ground +24Vdc Return
2 +24Vdc Input +24Vdc @ 3.5 amps, maximum
3 High Voltage Enable/Inhibit Open = HV OFF, Ground = HV ON
4 Voltage Test Point 0 to 10Vdc = 0 to 100% of rated output
5 Current Test Point 0 to 10Vdc = 0 to 100% of rated output
6 Voltage Programming 0 to 10Vdc = 0 to 100% of rated output
7 Current Programming 0 to 10Vdc = 0 to 100% of rated outp
8 +10Vdc Reference +10Vdc @ 1mA maximum
9 Signal Ground Signal Ground
10 Spare No Connection
11 Spare No Connection
12 Spare No Connection

Таблицы и диаграммы
