• 非常にコンパクトな高性能モジュール
  • デジタルまたは差動アナログ電圧プログラム
  • 標準RS-232 / RS-485制御
  • 10ワット出力
  • 高安定性、低い温度係数
  • デジタル発振器により超低リップル、低ノイズを実現

注:すべての仕様は予告なく変更される場合があります。 最新のリビジョンについては、このデータシートの英語版を参照してください。

CE ROHS Marking

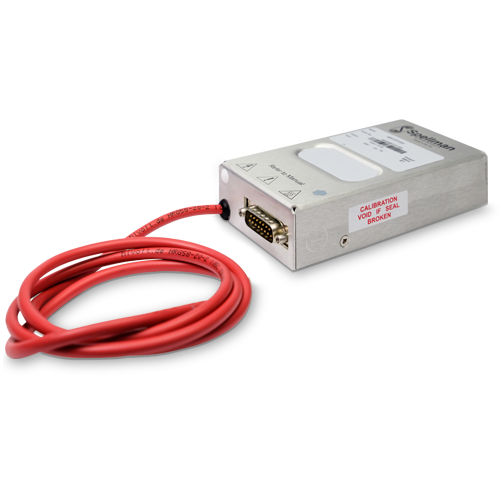

MPDシリーズ

スペルマンの新しいMPDシリーズは、2.5kV〜20kVの範囲の出力電圧を提供する高電圧10ワットのモジュールです。

MPDシリーズは、スペルマンのハイブリッドなリニアトポロジーとスイッチモード電力変換技術を使用して設計された高性能製品で、低ノイズで高効率を実現しました。MPDシリーズは、コンパクトな設置面積から優れたリップルおよび安定性能仕様を生み出します。また、電圧プログラミング信号用の差動アンプ入力を備えており、外部システムノイズからの耐性を改善し、オフセットの問題に対処します。

15ピンDタイプコネクタとRS-232 / RS-485シリアルインターフェイスを介して、フル機能のリモートユーザーインターフェイスが提供されます。ユニットは、インターフェイスコネクタリンクで定義されたフルアナログまたはフルデジタルコントロールにすることができます。

スペルマン独自の高電圧テクノロジーとSMT回路を組み合わせることで、OEMアプリケーションに最適な正極または負極の電源として利用できる超小型軽量のモジュールが実現しました。

代表的なアプリケーション

  • 光電子増倍管
  • 静電印刷
  • 電子およびイオンビーム
  • シンチレーター
  • 電子増倍管検出器
  • 質量分析
  • マイクロチャネルプレート検出器
  • 静電レンズ
  • 原子力機器

Specifications

(Ref. 128142-001 REV. B)

SPECIFICATIONS

Input Voltage:
+24 Vdc, ±2Vdc

Input Current:
≤1 amp maximum

Output Voltage:
5 models available from 2.5kV to 20kV

Output Polarity:
Positive or negative, specify at time of order

Power:
10 watts, maximum

Voltage Regulation:

Line: For a 1V line change 10ppm
Load: 0-100% load 10ppm

Current Limit:
110% of rated output current

Ripple:
See “drift, ripple and noise” table

Stability:
After one hour warm up period.
10ppm/hour
25ppm/8 hours
500ppm/1000 hours

Temperature Coefficient:
10ppm per degree C

Protection:
Arc and short circuit protected. Not designed to withstand continuous arcing

Environmental:

Temperature Range:
Operating: 0˚C to 50˚C
Storage: -35˚C to 85˚C

Humidity:
20% to 85% RH, non-condensing

Cooling:
Convection cooled

Dimensions:
2.5-10kV: 1.18˝ H X 2.75˝ W X 5.12˝ D (30mm x 70mm x 130mm)
15-20kV: 1.18˝ H X 2.75˝ W X 6.50˝ D (30mm x 70mm x 165mm)

Weight:
2.5/5/10kV:
14.82 oz. (420g)
15/20kV:
22.09 oz. (650g)

Interface Connector:
15 pin male D connector

Output Connector:
A captive 39.4˝ (1 meter) long HR658 shielded HV cable is provided

Regulatory Approvals:
Safety: The unit is designed to meet the requirements of EN61010-1, UL61010A-1 and CAN/CSA 22.2 No 1010.1. EMC: As the unit is intended for incorporation into the users equipment, it is not tested as a standalone unit to meet the EMC directive. The user will need to follow sensible EMC precautions in using the unit.



MPD SELECTION TABLE

Model Output Voltage Output Current  Ripple (Vpp)
MPD2.5*10/24 2.5kV  4.00 mA See table below
MPD5*10/24 5kV 2mA  See table below
MPD10*10/24 10kV 1mA  See table below
MPD15*10/24  15kV  0.66mA  See table below
MPD20*10/24 20kV 0.5mA  See table below

MPD DRIFT, RIPPLE and NOISE

Model 3mHz-30mHz 30mHz-3Hz 3Hz-30Hz 30Hz-300Hz 300Hz-30kHz 30kHz-3MHz
MPD2.5 10mV 10mV
10mV  5mV  5mV   5mV
MPD5 10mV 10mV 10mV  10mV  10mV  10mV
MPD10  20mV  20mV 20mV 20mV  20mV  20mV
MPD15  30mV  30mV  30mV  30mV  30mV  30mV
MPD20  40mV  40mV  40mV  40mV  40mV  40mV

MPD EXTERNAL INTERFACE—15 PIN MALE D CONNECTOR

Pin Signal Parameters
1 Power Ground Ground
2 +24Vdc Input +24Vdc @ 1 amp maximum
3 Voltage Monitor Output Voltage monitor 0-10Vdc for 0 to full scale output ±1%
(wrt signal ground)
4 Voltage Reference Output 10Vdc @ 1mA maximum
5 Voltage Program Input 0 to 10Vdc=0 to 100% rated output, Zin=10MΩ
6 Voltage Program Differential
Amplifier Output
0 to 10Vdc=0 to 100% rated output, Zout =10kΩ
7 Voltage Program Differential
Amplifier Input—Positive
0 to 10Vdc differential between pin 7 and pin 9 =
0 to 100% of rated output, diode clamped to ground,
Zin =38kΩ
8 Current Monitor Output Voltage monitor 0-10Vdc for 0 to full scale output ±1%
(wrt signal ground)
9 Voltage Program Differential
Amplifier Input—Negative
0 to 10Vdc differential between pin 7 and pin 9 =
0 to 100% of rated output, diode clamped to ground,
Zin =38kΩ
10 Voltage Program
Digital Output
0 to 10Vdc = 0 to 100% rated output, Zout =10kΩ
11 Analog Signal Ground Analog signal ground for control and monitoring
12 Enable Input Low = Enable, TTL, CMOS, open collector compliant
13 Digital Mode RS-232 or RS-485 configuration
Low = RS-485, Open circuit = RS-232
14 RS-232 TxD/RS-485 (-) Transmit data (output) wrt pin 1 or RS-485 inverting
15 RS-232 RxD/RS-485 (+) Receive data (input) wrt pin 1 or RS-485 non inverting

Digital Control – Connect pin 5 to pin 10
Analog Control – Connect pin 5 to pin 6



Tables & Diagrams

DIMENSIONS: in.[mm]

FRONT VIEW

MPD Front View

BOTTOM VIEW

MPD Bottom View

SIDE VIEW

MPD Side View
