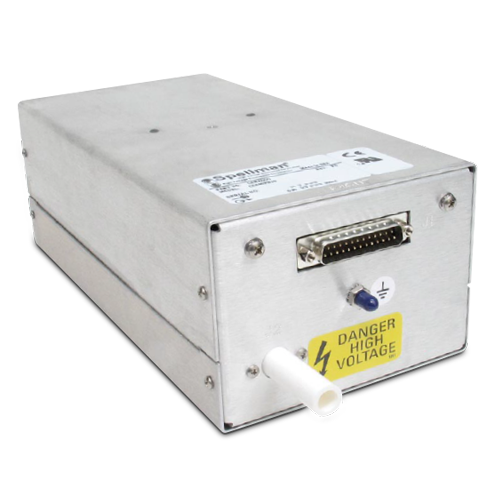

CZE2000 СЕРИЯ
- Идеальное решение для электропрядения
- 0–30 кВ, возможность дистанционного программирования
- 0–300 мкA, возможность дистанционного программирования
- Полярность меняется по команде менее чем за 1 сек без нагрузки
- Низкий уровень накопления энергии, ограничение выходного тока
- Экономически эффективная модульная конструкция
* Примечание: Все спецификации могут быть изменены без предварительного уведомления. Пожалуйста, ознакомьтесь с английской версией PDF этой спецификации для получения последней актуальной информации об оборудовании.
Автореверсивный источник питания высокого напряжения
Блок CZE21000 производства компании Spellman — модульный высоковольтный источник питания, идеально подходящий для использования в системах заказчика. Он предназначен для случаев, когда требуется «горячая» коммутация обратимого выходного напряжения. Полярность выходабыстро и безопасно переключается сигналом управления полярностью, который подается через разъем интерфейса. Выходное напряжение и ток регулируются сигналами дистанционного программирования с привязкой к земле, так, что диапазон от 0 до +10 В пост. тока соответствует диапазону от 0 до 100 % номинального выходного напряжения или тока.
Блок CZE21000 производства компании Spellman — модульный высоковольтный источник питания, идеально подходящий для использования в системах заказчика. Он предназначен для случаев, когда требуется «горячая» коммутация обратимого выходного напряжения. Полярность выхода быстро и безопасно переключается сигналом управления полярностью, который подается через разъем интерфейса. Выходное напряжение и ток регулируются сигналами дистанционного программирования с привязкой к земле, так, что диапазон от 0 до +10 В пост. тока соответствует диапазону от 0 до 100 % номинального выходного напряжения или тока.
Минимальные показатели нестабильности по нагрузке и сети, а также чрезвычайно высокая стабильность и низкий уровень пульсаций гарантируют устойчивое высокое напряжение на выходе и надежные результаты работы.
Типовые применения:
- Электропрядение
- Масс-спектрометрия
- Капиллярный электрофорез
- Электростатический анализ
Технические характеристики
(Ref. 128076-001 REV. L)
Input Voltage:
24Vdc, ±10%
Input Current:
Less than 1 amp
Efficiency:
75% typical
Output Voltage:
See selection table
Output Current:
See selection table
Polarity:
Auto reversible via command
Power:
10 watts, maximum
Line Regulation:
0.01% for a 10% input voltage change
Load Regulation:
0.01% for a full load change
Ripple:
0.1% Vp-p
Stability:
0.02% per 8 hours (after 1/2 hr warmup)
NL Time Constant:
100ms
Stored Energy:
0.2 Joules at 30kV
Temperature Coefficient:
100ppm/°C
Operating Temperature:
0°C to 40°C
Storage Temperature:
-40°C to 85°C
Humidity:
10% to 85% RH, non condensing
Cooling:
Convection cooled
Dimensions:
3.5”H x 5”W x 10”D (8.9cm x 12.7cm x 25.4cm).
Weight:
6.2lbs. (2.8kg)
Interface Connector:
25 pin male D connector
HV Output Connector:
Detachable 36. (0.91m) cable provided
Regulatory Approvals:
Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive. UL/CUL recognized file E148969. RoHS Compliant.
CZE2000 SELECTION TABLE
| Maximum Rating | Model Number | |
|---|---|---|
| kV | mA | |
| 5 | 2.0 | CZE5PN2000 |
| 10 | 1.0 | CZE10PN2000 |
| 15 | 0.67 | CZE15PN2000 |
| 20 | 0.50 | CZE20PN2000 |
| 30 | 0.30 | CZE2000 |
CZE2000 25 PIN MALE D CONNECTOR
| Pin | Signal | Parameters |
|---|---|---|
| 1 | +24Vdc Return | Power Return |
| 2 | +24Vdc Return | Power Return |
| 3 | +24Vdc Return | Power Return |
| 4 | HV Enable/Inhibit | Open or <1Vdc = HV OFF, >3.4Vdc (up to 15Vdc) = HV ON1 |
| 5 | Voltage Test Point | 0 to 10Vdc = 0 to 100% rated output, Zout =10kΩ, 1% |
| 6 | Current Test Point | 0 to 10Vdc = 0 to 100% rated output, Zout =10kΩ, 1% |
| 7 | Chassis Ground | Ground |
| 8 | Remote Voltage Control | 0 to 10Vdc = 0 to 100% Rated Output, Zin =10MΩ |
| 9 | Remote Current Control | 0 to 10Vdc = 0 to 100% Rated Output, Zin =10MΩ |
| 10 | +10Vdc Reference Output | +10Vdc, 4mA maximum |
| 11 | Signal Return | Signal Return |
| 12 | Polarity Control | Open or >3.4Vdc (up to 15Vdc) = Positive Polarity. Grounded or <1Vdc = Negative Polarity |
| 13 | Positive Polarity Indicator | +24Vdc sourced through a 100Ω series limiting resistor. +24Vdc = active signal |
| 14 | +24Vdc Input | Power Input |
| 15 | +24Vdc Input | Power Input |
| 16 | Chassis Ground | Ground |
| 17 | Negative Polarity Indicator | +24Vdc sourced through a 100Ω series limiting resistor. +24Vdc = active signal |
| 18 | I Mode Indicator | Open collector pulled up internally to +15Vdc through 2.7kΩ resistor with a 470Ω limiting resistor in series. Transistor OFF = signal active |
| 19 | V Mode Indicator | Open collector pulled up internally to +15Vdc through 2.7kΩ resistor with a 470Ω limiting resistor in series. Transistor OFF = signal active |
| 20 | Return Current Test Point | 0 to 10Vdc = 0 to 100% rated output current, as measured returned from load. Zout =10kΩ, 1% |
| 21 | Load Return | High Voltage Return Point. Required for GFI circuit functionality |
| 22 | Ground Fault Indicator | Open collector pulled up internally to +15Vdc through 4.7kΩ resistor with a 470Ω limiting resistor in series. Transistor OFF = signal active |
| 23 | Spare | No Connection |
| 24 | Spare | No Connection |
| 25 | Spare | No Connection |
Таблицы и диаграммы
DIMENSIONS: in.[mm]
FRONT VIEW
TOP VIEW
BOTTOM VIEW
