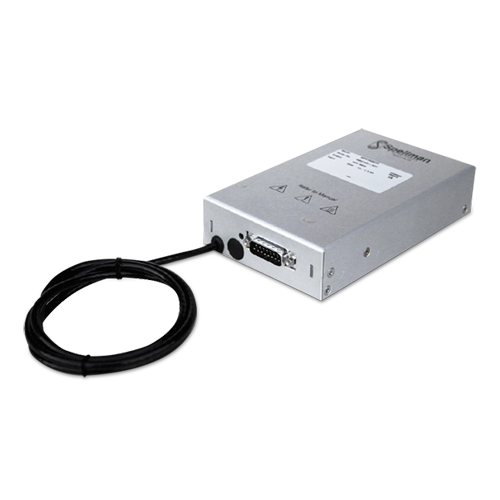

SERIE MPS20W
- Entrada diferencial para programación de voltaje
- Controles de voltaje y corriente
- Monitores de voltaje y corriente
- Alta estabilidad
- Ruido y rizo ultra bajos
- Control de habilitación de alto voltaje
*Nota: Todas las especificaciones están sujetas a cambios sin previo aviso. Consulte la versión en PDF en inglés de esta hoja de datos para obtener la revisión más actualizada.
FUENTES DE ALIMENTACIÓN DE ALTO VOLTAJE DE CD-CD DE 20 W
La nueva serie MPS20W de Spellman es una familia de módulos de alto voltaje de 20 W que proporciona voltajes de salida que van de 1 kV a 10 kV.
La serie MPS20W es un conjunto de productos de alto desempeño diseñados con la topología híbrida de Spellman usando técnicas de conversión lineal y de conmutación de energía que suministran una alta eficiencia y bajo ruido. La serie MPS20W produce especificaciones de excelente desempeño de rizo y estabilidad en un dispositivo compacto. Adicionalmente, la serie MPS20W cuenta con la función estándar de entrada de amplificador diferencial para la señal de programación de voltaje, lo que proporciona inmunidad contra el ruido externo al sistema y se encarga de cualquier problema de desplazamiento. Alternativamente, la salida de voltaje puede predefinirse mediante un potenciómetro interno. También se proporciona como estándar una interfaz remota de usuario con todas las funciones a través de un conector del tipo D de 15 terminales. El voltaje de salida está protegido contra arcos y cortocircuito y la entrada de energía tiene adaptado un limitador de corriente.
La tecnología de alto voltaje propia de Spellman en conjunto con los componentes de circuito de montaje superficial tiene como resultado un módulo compacto y ligero que está disponible como fuente de alimentación positiva o negativa y que es ideal para aplicaciones de OEM.
Aplicaciones típicas:
- Tubos fotomultiplicadores
- Detectores en placa de microcanal
- Escintiladores
- Espectrometría de masas
- Rayos de electrones e iones
- Lentes electrostáticas
- Instrumentos de uso nuclear
- Impresión electrostática
Especificaciones
(Ref. 128064-001 REV. G)
Input Voltage:
+24 Vdc, ±2Vdc
Input Current:
≤ 1.5 amps
Output Voltage:
7 models available from 1kV to 10kV
Output Polarity:
Positive or negative, specify at time of order
Power:
≤ 20 watts
Voltage Regulation:
Line: ≤ 0.001% of rated output voltage over specified input voltage
Load: ≤ 0.001% of rated output voltage for full load change
Current Regulation (Vcc Option):
Line: ≤ 0.01% for 1V input voltage change under any load conditions
Load: ≤ 0.001% for 0 to full load
Ripple:
See “model selection” table
Stability:
≤ 0.01% per hour, 0.02% per 8 hours after 1.0 hour warm up period.
Temperature Coefficient:
≤ 25ppm per degree C
Environmental:
Temperature Range:
Operating: 0°C to 50°C
Storage: -35°C to 85°C
Humidity:
20% to 85% RH, non-condensing
Cooling:
Convection cooled
Dimensions:
1.31. H X 3.74. W X 5.91. D (33.5mm x 95mm x 150mm)
Weight:
1-2kV: 15.17 oz. (430g)
3-10kV: 25.76 oz. (730g)
15-20kV: 35.30 oz. (1000g)
Interface Connector:
15 pin male D connector
Output Connector:
A captive 39.4. (1 meter) long shielded HV cable is provided
Regulatory Approvals:
Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive.
MPS20W SELECTION TABLE
| Model | Output Voltage | Output Current | Ripple (Vpp) |
|---|---|---|---|
| MPS1*20/24 | 0-1kV | 20mA | <25mV |
| MPS2*20/24 | 0-2kV | 10 mA | <50mV |
| MPS3*20/24 | 0-3kV | 6.67mA | <75mV |
| MPS5*20/24 | 0-5kV | 4mA | <125mV |
| MPS10*20/24 | 0-10kV | 2mA | <125mV |
*Specify “P” for positive polarity or “N” for negative polarity. Custom units available.
MPS20W ANALOG INTERFACE— 15 PIN D CONNECTOR
| Pin | Signal | Signal Parameters |
|---|---|---|
| 1 | Power/Signal Ground | Ground |
| 2 | +24Vdc Input | +24Vdc @ 1.5 amp maximum |
| 3 | Voltage Monitor Output | 0 to 10Vdc=0 to 100% Rated Output, Zout =2.2kΩ |
| 4 | Local Programming Potentiometer Wiper Output | Potentiometer connected to +10Vdc and Ground, 0 to 10Vdc adjustable wiper output provided |
| 5 | Voltage Program Input | 0 to 10Vdc=0 to 100% Rated Output, Zin=10MΩ |
| 6 | Voltage Program Differential Amplifier Output | 0 to 10Vdc=0 to 100% Rated Output, Zout =2.2kΩ |
| 7 | Voltage Program Differential Amplifier Input—Positive | 0 to 10Vdc differential between pin 7 and pin 9 = 0 to 100% of rated output, diode clamped to ground, Zin =38kΩ |
| 8 | Current Monitor Output | 0 to 10Vdc = 0 to 100% Rated Output, Zout =2.2kΩ |
| 9 | Voltage Program Differential Amplifier Input—Negative | 0 to 10Vdc differential between pin 7 and pin 9 = 0 to 100% of Rated Output, diode clamped to ground, Zin =38kΩ |
| 10 | No Connection | No Connection |
| 11 | Current Program Input | Standard: Internally connected to provide 110% fixed current limit VCC Option: 0 to 10Vdc=0 to 100% Rated Output, Zin=1MΩ |
| 12 | Enable Input | Low = Enable, TTL, CMOS, Open Collector Compliant |
| 13 | Internal Connection | No Connection |
| 14 | No Connection | No Connection |
| 15 | Analog Signal Ground | Analog Signal Ground |
Tablas y Diagramas
DIMENSIONS: in.[mm]
1-10kV Unit
FRONT VIEW
SIDE VIEW
BOTTOM VIEW
15-20kV Unit
FRONT VIEW
SIDE VIEW
BOTTOM VIEW
