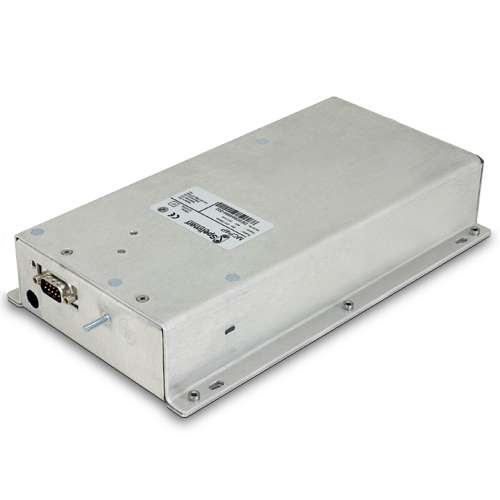

Серия MCP4

  • Плавающий, программируемый выход 4 кВ
  • Изоляция выхода до 15 кВ
  • Высокостабилизированный, с низким уровнем пульсации
  • Контроль выходного напряжения
  • Компактный экранированный металлический корпус
  • Защита от дугового разряда и короткого замыкания

* Примечание: все характеристики могут быть изменены без предварительного уведомления. Наиболее актуальная версия настоящей спецификации доступна на английском языке в формате PDF.

CE ROHS Marking

ВЫСОКОВОЛЬТНЫЙ DC-DC ПРЕОБРАЗОВАТЕЛЬ

Модуль серии MCP4 компании Spellman — это хорошо регулируемый, высокопроизводительный DC-DC преобразователь с плавающим выходом 4 кВ @ 600 мкА, изоляция до 15 кВ. Низкий уровень пульсации на выходе устройств серии МСР4 делает их незаменимыми для применения в оборудовании для масс-спектроскопии, в том числе для электронных умножителей (ЭУ), микроканальных пластин (МКП), канальных электронных умножителей. Этот модуль снабжен экранированным металлическим корпусом, а выход высокого напряжения обеспечивается двумя экранированными коаксиальными кабелями длиной один метр. Модуль имеет дистанционное управление 0–10 В пост. тока = 0–100 % от номинального напряжения и контроль напряжения. Сигнал разрешения, соответствующий TTL, обеспечивает простое управление высоковольтным напряжением. Модуль специально разработан для минимизации перекрестных помех с источником высокого напряжения. Серия MCP4 может быть адаптирована под требования OEM-производителей.

Стандартные применения:

  • Детекторы масс-спектрометрии
  • Детекторы на микроканальных пластинах
  • Электронные умножители
  • Канальные электронные умножители

Технические характеристики

(Ref. 128152-001 REV. A)

Input Voltage:

+24Vdc, ±5%

Input Current:

700 mA maximum

Output Voltage:

0 to 4kV, continuously variable over the entire output range

Output Current:

600uA maximum

Current Limit:

1900uA maximum

Polarity:

Reversible polarity inherent by design

Isolation Voltage:

Up to 15kV total to ground.
Note: Resistors in the MCP HV network will allow a voltage on the MCP +VE output whenever the HV input is negative for a positive connected unit, or for a positive HV input, a negative connected MCP. This voltage will be 47:500 of the isolation voltage, thus <1400V at 15kV, without a load connected.

Line Regulation:

50ppm for a ±5% line change

Load Regulation:

300ppm for a 10% to 100% load change

Voltage Programming:

0 to 10 volt corresponds to 0 to 100% of rated output voltage

Voltage Monitor:

0 to 10 volts corresponds to 0 to 100% of rated output voltage, ±1%, Zout = 10kΩ

Accuracy:

±2%

Below 10% accuracy spec is not guaranteed

Ripple:

100mVpp

Injected Ripple:

30mVpp, on an appropriate, properly connected ground referenced high voltage generator

Temperature Coefficient:

20ppm per degree C

Environmental:

Temperature Range:

Operating: 0˚C to 50˚C
Storage: -30˚C to 85˚C

Humidity:

5% to 90%, non-condensing.

Cooling:

Convection cooled

Dimensions:

1.81˝ H X 5.74˝ W X 9.53˝ D (46mm X 139mm X 242mm

Weight:

3.85 pounds (1.75kg)

Interface/Power Connector:

9 pin male D connector

High Voltage Output Cable:

HV positive: 45.3” (1150mm) fly wire, HRG58 coaxial HV cable

HV negative: 45.3” (1150mm) fly wire, HRG58 coaxial HV cable

Regulatory Approvals:

Compliant to EEC Low Voltage Directive. RoHS compliant. The unit is designed to meet the requirements of EN 61010-1, IEC/UL 61010-1 and CAN/CSA-22.2 No. 61010-1.

EMC:

As this unit is intended for incorporation into user’s equipment it will not be tested as a stand-alone unit to EMC directive. The user will need to follow sensible EMC precautions in
using the unit.

INTERFACE/POWER CONNECTOR—9 PIN MALE D

PIN Signal Signal Parameters
1 Voltage Programing Input 0 to 10 volt corresponds to 0 to 100% of rated
output voltage
2 Voltage Programing Return Differential return for Voltage programming
3 Enable Enable = High (>2V) Vmax = 11V, Imax = 19mA
4 Enable Return Differential return for Enable
5 Power Ground Power Ground
6 Signal Ground Signal Ground
7 Voltage Monitor 0 to 10 volt corresponds to 0 to 100% of rated
output voltage
8 N/C N/C
9 +24V Input +24Vdc Input



How to Order:
Standard: PART NO.:MCP4PN24

Таблицы и диаграммы

DIMENSIONS: in.[mm]

FRONT VIEW

 MCP4 Series

SIDE VIEW

 MCP4 Series

TOP VIEW

MCP4 Series
