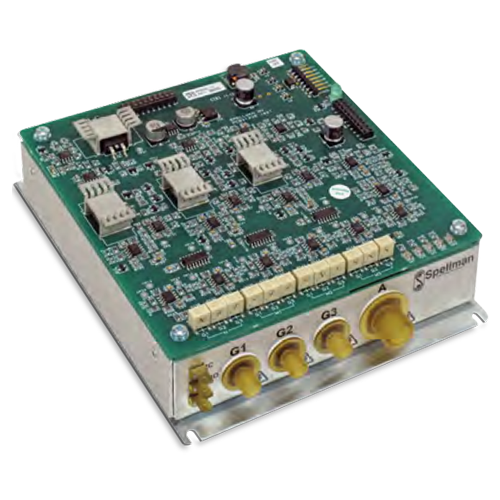

DGM935 イメージインテンシファイア用モジュール式高電圧電源
スペルマンの新製品、イメージインテンシファイア用のDGM935高電圧電源は、高電圧変換技術の標準を打ちたて続けています。DGMシリーズは、幅広い複数の出力電圧と電力特性をコンパクトなパッケージで選択でき、具体的な要件に適合させることができるので、OEMユーザーに最適です。
ローカルテストポイントを介してすべての出力電圧の監視が可能です。この装置は、3つの入力を介して選択可能な4つのモードで動作できます。これらの出力電圧は、装置の前面に位置するプリセットポテンショメーターにより、各モードで個別に調整可能です。
典型的な用途:
- 放射線医学
- 心臓学
- 神経放射線学
- 夜間監視
- 非破壊X線検査
- イメージインテンシファイア
Specifications
(Ref. 128115-001 REV C)
Input Voltage:
+24Vdc ±1%
Input Current:
500mA maximum
Output Voltages:
Anode:
Output Voltage: 30kV
Output Current: 30µA
Electrode 1:
Output Voltage: 50V to 300V
Output Current: 0 to 1µA
Electrode 2:
Output Voltage: 300V to 2kV
Output Current: 0 to 1µA
Electrode 3:
Output Voltage: 2kV to 18kV
Output Current: 0 to 18µA
Ripple:
<0.3%
Temperature Coefficient:
<200ppmK-1
Stability:
<0.3% over 8 hrs
Temperature:
Operating: +5°C to +55°C
Input:
8 pin header
Dimensions:
6.30”H x 5.51”W x 1.93”D (160mm x 140mm x 49mm)
Weight:
2.86 lb. (1.5kg)
Regulatory Approvals:
Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive.
INPUT 8 PIN HEADER
| Pin | Signal | Signal Parameters |
|---|---|---|
| 1 | 24V | Power Input |
| 2 | 0V | Power Ground |
| 3 | 0V | Power Ground |
| 4 | 24V | Linked internally to pin1 |
| 5 | M2 | Mode select input 2 |
| 6 | M1 | Mode select input 1 |
| 7 | N/C | N/C |
| 8 | M3 | Mode select input 3 |
Tables & Diagrams
DIMENSIONS: in.[mm]
TOP VIEW
(A)
Configuration
FRONT VIEW
SIDE VIEW
ALTERNATE CONFIGURATIONS AVAILABLE
(Specify at time of order)
(B)
Configuration
(C)
Configuration
Note: All specifications are subject to change without notice. Please consult the PDF version of this datasheet for the most up-to-date revision.
