FUENTE DE ALIMENTACIÓN MODULAR DE ALTO VOLTAJE PARA INTENSIFICADORES DE IMAGEN

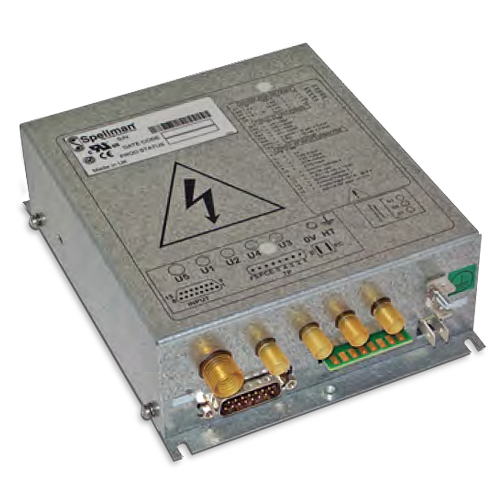

Las nuevas fuentes de alimentación de alto voltaje DGM945 de Spellman para aplicaciones de intensificadores de imagen continúan definiendo los estándares para la tecnología de conversión de energía de alto voltaje. La DGM945 también cuenta con entradas para permitir la medición de la corriente del fotocátodo y del getter. La medición del fotocátodo tiene dos intervalos: rango sensible de 0 nA a 50 nA y rango estándar de 0 µA a 15 µA. La entrada sensible se utiliza para proporcionar una salida de monitoreo con una sensibilidad de 0.1 V/nA. La entrada del getter permite la medición de la corriente del getter, indicando si el tubo del intensificador de imagen todavía sostiene un buen vacío y se encuentra sin gases que causen iones.

El monitoreo de todos los voltajes de salida es posible mediante puntos de prueba locales o en la interfaz local. La unidad también puede almacenar hasta ocho modos de operación. Los voltajes de salida son ajustables independientemente en cada modo ya sea mediante codificadores giratorios incorporados en la unidad o mediante la interfaz serial.

La serie DGM puede adaptarse para cubrir requisitos específicos con una selección amplia de múltiples voltajes de salida y capacidades de potencia en un paquete compacto, haciéndola perfecta para aplicaciones de OEM.

Aplicaciones típicas:

• Radiología
• Cardiología
• Neurorradiología
• Vigilancia nocturna
• Inspección no destructiva mediante rayos X
• Intensificadores de imagen

Especificaciones

^{(Ref. 128114-001 REV. C)}

Input Voltage:

+24Vdc ±10%

Input Current:

500mA maximum

Programmable Output Voltages:

Anode:

Output Voltage: 30kV

Output Current: 5µA continuous (50µA peak)

Electrode 1:

Output Voltage: 10V to 350V

Output Current: 0 to 10µA

Electrode 2:

Output Voltage: 200V to 2kV

Output Current: 0 to 10µA

Electrode 3:

Output Voltage: 2kV to 20kV

Output Current: 0 to 20µA

Electrode 4:

Output Voltage: 2.7kV

Output Current: 0 to 10µA

Ripple:

<0.3%

Temperature Coefficient:

<200ppmK^-1

Stability:

<0.3% over 8 hrs

Temperature:

Operating: +5°C to +55°C

Input Connector:

15 pin male sub D

Dimensions:

5.47”H x 5.67”W x 1.97”D (139mm x 144mm x 50mm)

Weight:

2.86 lb. (1.3kg)

Regulatory Approvals:

Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive.
