uXRB130P65 СЕРИЯ

  • Интегрированная рентгеновская трубка и управляющая электроника в одной компактной сборке
  • Стандартный цифровой интерфейс RS-232 обеспечивает доступ к журналам диагностики и эксплуатации
  • Стандартный графический интерфейс для управления
  • Размер фокусного пятна для узкого пучка — 7 микрон
  • Размер фокусного пятна для широкого пучка — 8 микрон
  • Расстояние от фокусного пятна до выходного окна 10 мм/14 мм обеспечивает высокое геометрическое увеличение

*Примечание: все характеристики могут быть изменены без предварительного уведомления. Наиболее актуальная версия настоящего описания технических данных доступна на английском языке в формате PDF.

130kV @ 65W X-Ray Source

Микрофокусные источники рентгеновского излучения Monoblock® μXRB130P65 компании Spellman предназначены для получения изображений с высоким разрешением. В источниках используется микрофокусная рентгеновская трубка с анодным напряжением до 130 кВ при мощности 65 Вт. Такие характеристики, как входное напряжение питания 24 В постоянного тока, малые габаритные размеры и стандартный цифровой интерфейс RS-232 упрощают интеграцию источника μXRB130P65 в вашу рентгеновскую систему. Малый диаметр фокусного пятна, оптимизированный для работы в диапазоне рабочих напряжений, и большое геометрическое увеличение в сочетании со стабильными выходными характеристиками высокой интенсивности обеспечивают превосходное качество 2D- и 3D-изображений без искажений.

Типовые применения

Промышленность

  • Исследование печатных плат и электронных компонентов
  • Неразрушающий контроль металлических и пластиковых деталей с высоким разрешением
  • Micro CT для промышленного применения
  • Исследование аккумуляторов

Медицина:

  • Micro CT для применения в биологических науках

Технические характеристики

(Ref. 128082-001 REV. E)

Options:

WB  Wide Beam

ET  Extended Tube (wide beam only)

LW  Light Weight

The uXRB130P65 is ideal for applications such as printed circuit board inspection, battery inspection and industrial/medical micro CT.

The uXRB130P65 is  ideal for applications such as printed circuit board inspection, battery inspection and industrial/medical micro CT.

Specifications:

Narrow Beam Benefits (Standard):

The small round spot is optimized over the range of kV and power to provide distortion free images. Operated at 4 watts yields a 6 micron spot for high resolution imaging. The 14mm spot to window spacing offers high geometric magnification.

Narrow Beam X-Ray Characteristics (Standard):

Spot Ellipticity: ±20% @ 16 watts, 130kV (either axis referred to average)

Beam Geometry: ≥ 53°, round beam, uniform beam profile in any direction

Spot to Window Spacing: 14mm ±0.5mm

Window Diameter ≈19mm

Window Material and Thickness: Beryllium, 0.25mm

Target Material: Tungsten

Wide Beam Benefits (WB Option):

The 115 degree round beam is well suited for automated
inspection where a large field of view is required for maximum throughput or off angled views. The 10mm spot to window spacing provides superior high geometric
magnification.

Wide Beam X-Ray Characteristics (WB Option):

Voltage measured across the X-Ray tube is within ±2% of the programmed value

Spot Ellipticity:

±20% @ 16 watts, 130kV (either axis referred to average)

Cone of Illumination: 115°, round beam, uniform beam profile in any direction

Spot to Window Spacing: 10mm ±0.5mm

Window Diameter (uncollimated): ≈38mm

Window Material and Thickness: Beryllium, 0.51mm

Target Material: Tungsten

X-Ray Leakage: Behind X-Ray tube is ≤0.5mR/hr at 2.55cm

Input Voltage:

+24-27Vdc

Input Current:

<6 amps

Anode Supply:

Output Voltage: 20kV to 130kV (referenced to Cathode Gun Supply)

Output Current: up to 0.5mA, from 20kV to 130kV

Environmental:

Operating Temperature: 0°C to +32°C

Storage Temperature: -20°C to +70°C

Humidity: 0 to 95%, non-condensing

Altitude: Up to 5,000 feet (1524 meters)

Cooling:

Internal fan is incorporated. Adequate air circulation around unit must be provided.

Digital Interface:

RS-232

Analog Interface:

0 to 10Vdc ground referenced signals

Digital Interface:

RS-232 interface.

Mechanical:

See drawings

Weight:

Standard: 30lbs. (13.60kg)

Standard/Extended Tube: 34lbs. (15.40kg)

Light Weight (LW option): 23lbs. (10.43kg)

Light Weight/Extended Tube: 27lbs. (12.24kg)

Regulatory Approvals:

Compliant to EEC EMC Directive.

Compliant to EEC Low Voltage Directive.

Graphical User Interface

J1 INPUT/OUTPUT—16 PIN AMP #206036-1 CONNECTOR

Pin Signal Parameters
1 Chamber Interlock Out To close Chamber Interlock connect
pin 1 to pin 2, R<2Ω
2 Chamber Interlock In To close Chamber Interlock connect
pin 2 to pin 1, R<2Ω
3 X-Ray ON Lamp Out 120Vac @ 3A/250Vac @ 1.5A rated
contacts. Close at X-Ray ON
4 X-Ray ON Lamp In 120Vac @ 3A/250Vac @ 1.5A rated
contacts. Close at X-Ray ON
5 N/C N/C
6 Prime Power Interlock Out To close Power Interlock connect
pin 6, 7 to pin 8, 10, R<2Ω
7 Prime Power Interlock Out  To close Power Interlock connect
pin 6, 7 to pin , R<2Ω
Prime Power Interlock In  To close Power Interlock connect
pin 8, 10 to pin 6, 7, R<2Ω
N/C  N/C
10  Prime Power Interlock In  To close Power Interlock connect
pin 8, 10 to pin 6, 7, R<2Ω
11  +24Vdc Input (+)  +24Vdc Input (+)
12  +24Vdc Input (+)  +24Vdc Input (+)
13  +24Vdc Return (-)  +24Vdc Return (-)
14  +24Vdc Return (-) +24Vdc Return (-)
15  X-Ray On Indicator Out  24Vdc @ 3A rated contacts. Close at X-Ray On
16  X-Ray On Indicator In  24Vdc @ 3A rated contacts. Close at X-Ray On



J2 RS-232 DIGITAL INTERFACE—9 PIN AMP #788903-1 CONNECTOR

Pin Signal Parameters
1 DCD Data Carrier Detect
2 RD Received Data
3 TD Transmitted Data
4 DTR Data Terminal Ready
5 SGNO Signal Ground
6 DSR Data Set Ready
7 RTS Request to send
8 CTS Clear to Send
9 RI Ring Indicator



SPOT TABLE

PARAMETER NARROW BEAM WIDE BEAM
Operating Voltage Range 45-130kV 50-130kV
Maximum Power 65W, 130kV 65W, 130kV
Maximum Beam Current 0.500mA 0.500mA
Spot Size 4 Watt ≤ 7μ, 45-130kV ≤ 8μ, 50-130kV
Spot Size 8 Watt ≤ 10μ, 45-130kV ≤ 14μ, 50-130kV
Spot Size 16 Watt ≤ 22μ, 45-130kV ≤ 24μ, 50-130kV
Spot Size 32 Watt ≤ 48μ, 70-130kV ≤ 48μ, 70-130kV
Spot Size 40 Watt  ≤ 60μ, 80-130kV  ≤ 60μ, 80-130kV
Spot Size 65 Watt  ≤ 100μ, 130kV  ≤ 100μ, 130kV



How to Order:
Standard (Narrow Beam) PART NO.: μXRB130P65NB

Wide Beam Option PART NO.: μXRB130P65WB
Wide Beam Option and Extension Tube PART NO.: μXRB130P65WBET

Таблицы и диаграммы

DIMENSIONS: in.[mm]

NARROW BEAM (Standard)

SIDE VIEW

Narrow Beam Side View

BOTTOM VIEW

Narrow Beam Bottom View

REAR VIEW

Narrow Beam Rear View



FRONT VIEW

Narrow Beam Front View

DIMENSIONS: in.[mm]



WIDE BEAM (WB Option)

SIDE VIEW

Wide Beam Side View

BOTTOM VIEW

Wide Beam Bottom View

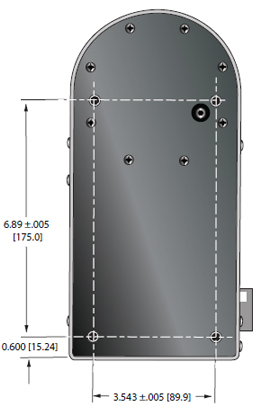

REAR VIEW

Wide Beam Rear View

FRONT VIEW

Wide Beam Front View



DIMENSIONS: in.[mm]

WIDE BEAM (WB Option) and EXTENSION TUBE (ET Option)

Wide Beam Extension Tube

BOTTOM VIEW



Wide Beam Extension Tube Bottom View

REAR VIEW

Wide Beam Extension Tube Rear View

FRONT VIEW

Wide Beam Extension Tube Front View
