XRB160PN688/CT Monoblock® СЕРИЯ
- Интегрированный высоковольтный источник, источник питания накала, рентгеновская трубка, окно выхода пучка и управляющая электроника
- Компактность и малый вес
- коррекция коэффициента мощности внутренним фильтром электромагнитных помех
- Возможность установки с любой ориентацией в пространстве
- стандартный цифровой интерфейс RS-232
* Примечание: Все спецификации могут быть изменены без предварительного уведомления. Пожалуйста, ознакомьтесь с английской версией PDF этой спецификации для получения последней актуальной информации об оборудовании.
160kV, 688W Monoblock® Промышленные рентгеновские генераторы
Источник рентгеновского излучения XRB160PN688/CT Monoblock® компании Spellman предназначен для использования в системах OEM-производителями и обеспечивает питание внутренней рентгеновской трубки напряжением до 160 кВ при мощности 688 Вт. Компактность, и цифровой RS-232 интерфейс упрощают интеграцию этого источника Monoblock® в Вашу рентгеновскую систему. Запатентованная схема контроля эмиссии обеспечивает превосходную регулировку тока рентгеновской трубки, а также выдающуюся стабильность и производительность.
Типовые применения:
- Рентгеновское сканирование: контроль качества пищевых продуктов, контроль уровня заполнения, системы безопасности.
Технические характеристики
(Ref. 128088-001 REV. G)
X-Ray Characteristics:
Tube Type: Glass tube, Tungsten target, Be filter
Focal Spot: 2.5mm x 2.5mm (IEC 60336)
Beam Filter: 1.5mm glass, 9-26mm oil, 0.4mm Al
Beam Geometry: Asymmetrical fan 93° x 15°
Input Voltage:
230Vac, ±15%, 50/60Hz, 5A max
X-Ray Tube Voltage:
Nominal X-Ray tube voltage is adjustable between 50kV to 160kV
X-Ray Tube Current:
0.25mA to 4.3mA over specified tube voltage range
X-Ray Tube Power:
700W, maximum continuous
Voltage Regulation:
Line: ±0.1% ±10%
Load: ±0.1% 0.25 to 6mA
Voltage Accuracy:
Voltage measured across the X-Ray tube is within 1% of the programmed value
Voltage Risetime:
Ramp time shall be 500ms nominal, 1 second maximum from 10% to 90% of rated output
Voltage Overshoot:
Within 5% of rated voltage
Voltage Ripple:
1% p-p of rated voltage
Current Regulation:
Line: ±0.5% ±10%
Load: ±0.5% 0.25 to 4.3mA
Current Accuracy:
Current measured through the X-Ray tube is within 5% of the programmed value
Current Risetime:
500ms nominal, 1 second maximum
Arc Intervention:
4 arcs in 10 seconds = shutdown
Filament Configuration:
Internal high frequency AC filament drive with closed loop filament emission control
Digital Interface:
RS-232 interface.
Control Software:
A demo GUI for engineering evaluations will be provided for the RS-232 digital interface upon request.
Interlock Signals:
A hardware interlock function is provided
Operating Temperature:
5°C to +40°C
Storage Temperature:
-25°C to +65°C
Humidity:
10% to 90% relative humidity, non-condensing
Cooling:
Heat exchanger w/fan and oil pump, powered from AC
Input Line Connector:
5 pin Molex 26-60-4050
Cooling Power Connector:
4 pin Tyco 206061-1
Digital Interface Connector:
9 pin D connector, female
Grounding Point:
M5 ground stud provided on chassis
Dimensions:
See drawing
Weight:
140lbs ±10lbs (64kg ±4.5kg)
Orientation:
Can be mounted in any orientation.
X-Ray Leakage:
Less than 300uR/hr at a distance of 10cm from all surfaces
Special Features:
Stationary or rotating CT application up to 100rpm at a maximum radius 20.25˝ (514mm).
AC INPUT POWER J1 5 PIN CONNECTOR (MOLEX 26-60-4050)
| Pin | Signal | Parameters |
|---|---|---|
| 1 | Line | 230Vac Input |
| 2 | Line | 230Vac Input |
| 3 | N/C | No Connection |
| 4 | Neutral | 230Vac Neutral |
| 5 | Neutral | 230Vac Neutral |
COOLING POWER J2 4 PIN CONNECTOR (TYCO 206061-1)
| Pin | Signal | Parameters |
|---|---|---|
| 1 | Line | 230Vac Input |
| 2 | N/C | No Connection |
| 3 | Neutral | 230Vac Neutral |
| 4 | GND | Chassis Ground |
RS-232 DIGITAL INTERFACE— J5 9 PIN FEMALE D CONNECTOR
| Pin | Signal | Parameters |
|---|---|---|
| 1 | N/C | No Connection |
| 2 | TX | Transmit Data |
| 3 | RX | Receive Data |
| 4 | N/C | No Connection |
| 5 | SGND | Signal Ground |
| 6 | N/C | No Connection |
| 7 | N/C | No Connection |
| 8 | N/C | No Connection |
| 9 | N/C | No Connection |
Таблицы и диаграммы

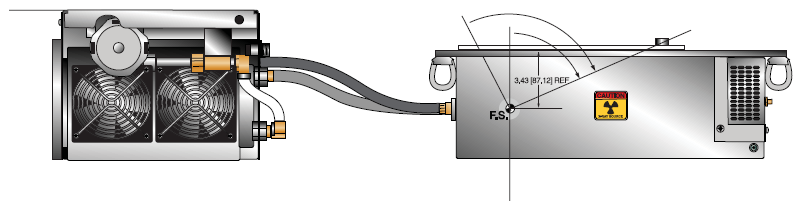

DIMENSIONS: in.[mm]
TOP VIEW
SIDE VIEW
BOTTOM VIEW
