PFE - HV СЕРИЯ
- Предлагаются версии на 6, 9, 12, 15 и 18 кВ
- Доступ ко всему набору сухих контактов для дистанционного контроля аварийной сигнализации
- Полностью управляемые стенды электронной испытательной нагрузки с мощностью рассеяния до 22,5 кВт
- Наличие функции осаждения электродов

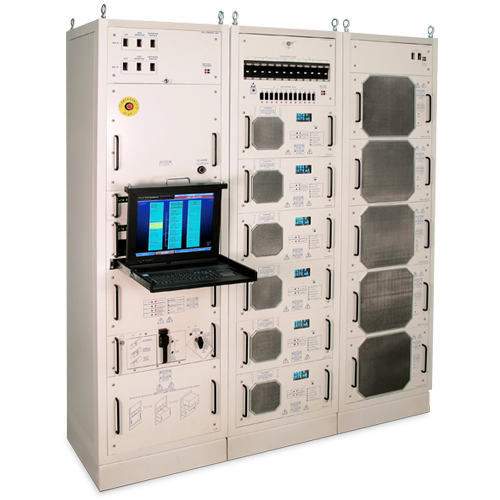

- Конструкция с тремя стендами. Имеется задняя дверь с защитной блокировкой
- Функция отслеживания и регистрации рабочих параметров с дискретизацией 10 мс
* Примечание: Все спецификации могут быть изменены без предварительного уведомления. Пожалуйста, ознакомьтесь с английской версией PDF этой спецификации для получения последней актуальной информации об оборудовании.
High Voltage Power Feed Equipment (PFE)
Компания Spellman High Voltage Electronics, ведущий независимый производитель энергообеспечивающего оборудования для телекоммуникационной промышленности, разработала новое поколение высоковольтного энергообеспечивающего оборудования (PFE-HV). Предлагаемые высоковольтные установки PFE-HV рассчитаны на использование более длинных подводных кабельных систем, при этом при их разработке учитывались такие важные для заказчиков требования, как низкая стоимость, компактность и простота эксплуатации.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Резервирование преобразователей (n+1)
- Упрощенная конструкция выдвижных ящиков для открывания, заземления и тестирования энергообеспечивающего оборудования
- Предусмотрено резервирование блока управления. В случае неисправности блока управления энергообеспечивающее оборудование продолжает работать в нормальном режиме
- Блок управления оборудован выдвижным 17-дюймовым ЖК-экраном, клавиатурой, ковриком для мыши и блоком ЦПУ
- Упрощенная схема блокировки клавиатуры обеспечивает безопасность работающего персонала
- Вакуумные люминесцентные дисплеи (VFD) высокой четкости на модуле вывода (OMU) и на каждом преобразователе отображают напряжение, силу тока и режим работы оборудования
- Уникальная система защитного барьера откидных дверок позволяет заменять преобразователи при работающем энергообеспечивающем оборудовании
(Ref. 128119-001 REV. B)
Output Voltage:
18kV maximum rated continuous operation, up to 15kV nominal
Output Current:
1.8A maximum rated continuous operation, 1.5A nominal
Output Power:
Up to 22.5kW for n+1 redundancy
Input Voltage:
-40.5Vdc to -60Vdc
Programming:
Full-featured programming, monitoring, alarms, diagnostics, and ramping functions provided via LCU module.
Monitoring:
Full local and remote monitoring via Ethernet connection.
Current Ripple:
10mA peak to peak of maximum output
Voltage Ripple:
0.2% peak to peak of maximum output
Current Stability:
0.1% (constant load) after a 4 hour warm up
Operating Temperature:
5 to 40°C operating
Storage Temperature:
-40 to +85°C storage
Humidity:
5% to 85%, non-condensing
Cooling:
Forced Air
Dimensions: (per bay)
86.68”H x 23.64”W x 23.64”D (2200mm x 600mm x 600mm)
Weight: (per bay)
900 pounds (335.9kg)
Regulatory Approvals:
Compliant to EEC EMC Directive. Compliant to EEC Low Voltage Directive. GR-63-CORE, GR-189-CORE, ETSI ETS 300 019, ETS 300 118, ETS 300 127, ETSI EN 300 132-2, ETSI EN 300 386, EN 60950. Safety IEC 60950-1 E148969- (A5) (X4146, X4147, X4148, X4149, X4750)
DIMENSIONS: in.[mm]
