Zシリーズ
- 出力周波数450kHz
- DRシステム用に特別設計
- SDK使用でどのようなワークステーションにもシンプルに統合
- 自動較正
- サービスしやすい設計
*注: すべての仕様は予告なく変更される場合があります。最新版についてはこのデータシートの英語PDFをご覧ください。

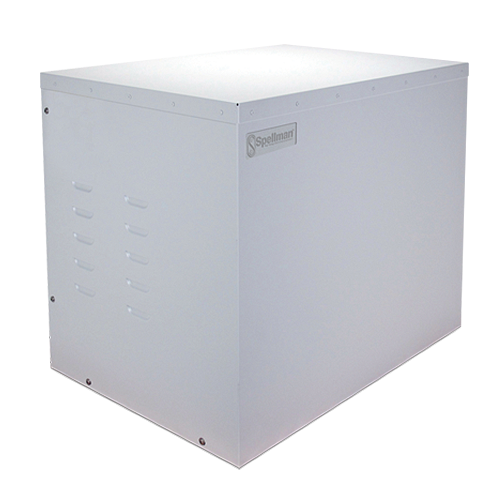

Zシリーズ高周波医療用X線ジェネレーター
高電圧の革新技術で世界のリーダー、スペルマンは、全く一新した高周波数、診断撮像用ジェネレーター、Zシリーズを発表します。
これらの極めて小型で髙信頼性のX線ジェネレーターは、診断業界最高の出力周波数450kHzと、32kWから80kWの世界クラスの仕様を誇ります。さらに、スペルマンの技術陣はお客様のOEM統合を初めから終わりまで支援し、シームレスでスムーズな市場投入のお役に立ちます。ZシリーズはほとんどのデジタルインターフェイスとX線室のシステム機構に対応し、最新の技術と世界クラスのサポートを兼ね備えた医療用OEMに賢い選択です。
X線撮像オプション
- 自動露出制御用インターフェイス
- 照射量計測装置用インターフェイス
- デュアルスピードスターター
- お使いのDRソフトウェアにシングルコンソールの統合
Specifications
(Ref. 128126-001 REV F)
From our high performance Z Series to our powerful HFe Series*
Spellman has an imaging solution to meet your unique imaging requirements
Z Series
- MOSFET inverter technology
- Platform: Fixed card and cable harness design
- Industry leading output frequency (450 kHz)
- Reduced ripple for superior image quality
HFe Series
- IGBT Inverter Technology
- Platform: Modular card and backplane design
- High Speed Ethernet communications port
- Fluoroscopy available
*Please visit our website or contact sales@spellmanhv.com for more information and specifications for our HFe Series
Spellman... your single source for imaging solutions
For over 70 years, Spellman High Voltage has been the leader in high voltage innovation. We offer an extensive portfolio of X-Ray Generators and Monoblock® Integrated X-Ray sources for diverse applications such as CT, DR, Mammography, Bone Densitometry, Surgical C-Arms, and Dental Imaging.
| Power Level | 32 kW | 40 kW | 50 kW | 65 kW | 80 kW |
|---|---|---|---|---|---|
| Input Power Voltage | 3ø/380/400/480 VAC 1ø/208/230 VAC |
3ø/380/400/480 VAC | |||
| Maximum Output Frequency | 450kHz | ||||
| Tube Voltage Range | 40~150kV | ||||
| Tube Voltage Accuracy | ±(5%+1kV) | ||||
| Tube Current Range | 10~400mA |
10~500mA |
10~630mA |
10~800mA | 10~1000mA |
| Tube Current Accuracy | ±(10%+1mA) | ||||
| mAs Range | 0.1~500mAs | 0.1~1000mAs | |||
| Exposure Time Range | 1.0~10000 ms | ||||
| Coefficient of linearity | ≤ 0.05 | ||||
| Coefficient of Reproducibility | ≤ 0.05 | ||||
| Operating Modes Selection | kV/mA/ms, kV/mAs, AEC, APR | ||||
| Anode Rotation Drive | Low Speed / Dual Speed Starter | ||||
| Communication Port | RS-232 | ||||
| Tube Calibration | Automatic | ||||
| AEC Interface | Optional | ||||
| DAP Interface | Optional | ||||
Please consult factory regarding product configuration availability and regulatory requirements for specific markets
Tables & Diagrams
DIMENSIONS: in.[mm]
TOP VIEW
FRONT VIEW
TOP VIEW
BACK VIEW
SIDE VIEW
